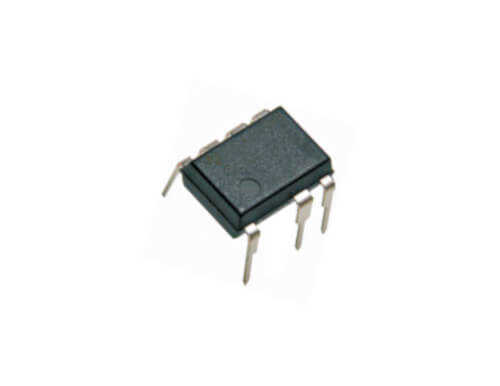

ICE5AR4780BZS - 5AR4780BZS DIP-7

ICE5AR4780BZS (kısa kodu 5AR4780BZS), CoolSET™ F5 serisine ait, yüksek verimli ve entegre bir anahtarlamalı güç kaynağı (SMPS) kontrol entegresidir. Bu komponent, bir PWM kontrolörü ile yüksek voltajlı bir CoolMOS™ güç MOSFET'ini tek bir DIP-7 kılıfında birleştirir. Bu entegrasyon, daha az harici bileşenle daha basit, daha güvenilir ve daha kompakt flyback dönüştürücü tasarımları sağlar.

ICE5AR4780BZS'nin Özellikleri ve Avantajları

• Entegre Güç Çözümü: PWM kontrolörü ve 800V CoolMOS™ MOSFET'i tek bir pakette birleştirerek tasarım sürecini basitleştirir ve PCB alanından tasarruf sağlar.
• Aktif Patlama Modu (Active Burst Mode): Düşük yük veya yüksüz durumlarda güç tüketimini önemli ölçüde azaltarak enerji verimliliği standartlarına (örn. Energy Star) uyumu kolaylaştırır.
• Kapsamlı Koruma Fonksiyonları: Otomatik yeniden başlatma özellikli aşırı yük, aşırı gerilim, aşırı sıcaklık ve açık döngü korumaları gibi gelişmiş koruma mekanizmaları içerir.
• Dahili Yumuşak Başlatma (Soft-Start): Devreye ilk güç verildiğinde oluşabilecek ani akım ve gerilim yükselmelerini sınırlayarak bileşen ömrünü uzatır.
• Frekans Titreşimi (Frequency Jitter): Elektromanyetik girişimi (EMI) azaltmak için anahtarlama frekansını hafifçe değiştirir, bu da EMI filtresi maliyetini düşürür.

Başlıca Kullanım Alanları

• Blu-ray/DVD oynatıcılar ve set-top box'lar için yardımcı güç kaynakları
• Beyaz eşya (çamaşır makinesi, buzdolabı vb.) kontrol kartları için güç kaynakları
• AC/DC adaptörler ve şarj cihazları
• Endüstriyel ve ev otomasyon sistemleri için bekleme (standby) güç kaynakları
• LED aydınlatma sürücüleri

Sık Sorulan Sorular (SSS)

CoolSET™ teknolojisinin avantajı nedir?
→ CoolSET™, bir kontrol IC'si ile optimize edilmiş bir güç MOSFET'ini bir araya getirerek performansı en üst düzeye çıkarır. Bu, daha iyi verimlilik, daha düşük EMI ve daha güvenilir bir çalışma ile sonuçlanır ve tasarımcıların ayrı bileşenleri eşleştirme zahmetinden kurtarır.

DIP-7 kılıfı neden 8 bacaklı DIP-8 yerine kullanılıyor?
→ DIP-7 kılıfında genellikle bir pin (genellikle 6. pin) yüksek voltajlı DRAIN pini ile diğer düşük voltajlı pinler arasında daha fazla yalıtım mesafesi (creepage) sağlamak için kasıtlı olarak çıkarılmıştır. Bu, yüksek voltaj uygulamalarında güvenliği ve güvenilirliği artırır.

Kompakt, verimli ve güvenilir flyback güç kaynağı tasarımlarınız için ICE5AR4780BZS entegre çözümünü keşfedin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Teknik detaylar ve kesin değerler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
