ICE5QR1680AG - 5QR1680AG PG-DSO-12

ICE5QR1680AG (kısa markalama kodu 5QR1680AG), Infineon Technologies'in CoolSET™ Q1 serisine ait, yüksek verimli bir quasi-resonant (yarı rezonans) flyback PWM kontrol entegresidir. Bu gelişmiş çip, yüksek voltajlı bir başlangıç hücresi ve bir CoolMOS™ güç MOSFET'ini tek bir PG-DSO-12 kılıfında birleştirir. Özellikle düşük bekleme gücü tüketimi ve yüksek verimlilik gerektiren anahtarlamalı güç kaynağı (SMPS) uygulamaları için tasarlanmıştır.

ICE5QR1680AG'nin Özellikleri ve Avantajları

• Yüksek Verimlilik: Yarı rezonanslı çalışma modu, anahtarlama kayıplarını azaltarak tüm yük aralıklarında yüksek verimlilik sağlar.
• Düşük Bekleme Gücü: Aktif patlama modu (Active Burst Mode) sayesinde bekleme durumunda ultra düşük güç tüketimi (genellikle 100mW'ın altında) sunar.
• Entegre Güç MOSFET'i: Dahili 800V CoolMOS™ MOSFET, harici bir güç anahtarı ihtiyacını ortadan kaldırır ve tasarımı basitleştirir.
• Kapsamlı Koruma Fonksiyonları: Dahili aşırı sıcaklık, aşırı voltaj, aşırı yük, açık döngü ve VCC aşırı voltaj koruması gibi birçok güvenlik özelliği içerir.
• Dijital Frekans Düşürme: Yük azaldıkça anahtarlama frekansını düşürerek orta ve hafif yüklerde verimliliği artırır.

Başlıca Kullanım Alanları

• Blu-ray/DVD Oynatıcılar ve Set-Top Box'lar için Güç Kaynakları
• Beyaz Eşya (Buzdolabı, Çamaşır Makinesi) Kontrol Kartları
• Yardımcı Güç Kaynakları (Auxiliary Power Supplies)
• AC/DC Adaptörler ve Şarj Cihazları
• LED TV'ler için bekleme (standby) güç kaynakları

Sık Sorulan Sorular (SSS)

Quasi-resonant (yarı rezonanslı) çalışmanın avantajı nedir?
→ Bu çalışma modu, güç MOSFET'i üzerindeki voltajın minimum olduğu anda anahtarlama yaparak (zero-voltage switching veya valley switching) anahtarlama kayıplarını ve elektromanyetik girişimi (EMI) önemli ölçüde azaltır.

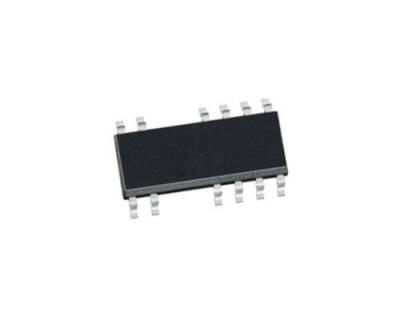

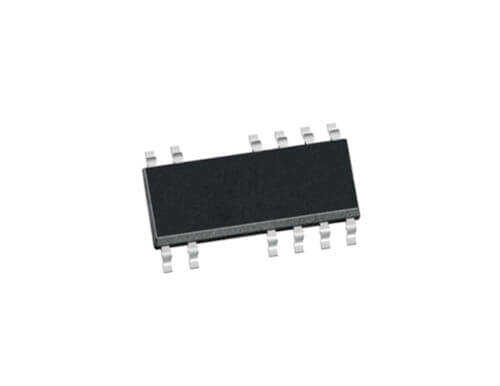

PG-DSO-12 kılıfı nedir?
→ Bu, yüzey montajlı bir kılıf tipidir. Genellikle alt kısmında daha iyi ısı dağıtımı için bir termal ped bulunur ve standart SOIC kılıflarına göre daha iyi termal performans sunar.

ICE5QR1680AG ile yeni nesil enerji verimliliği standartlarını karşılayan, güvenilir ve kompakt SMPS'ler oluşturun.

Not: Bu sayfadaki bilgiler, ürünün temel özelliklerini tanıtma amaçlıdır. Teknik detaylar ve kesin değerler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
