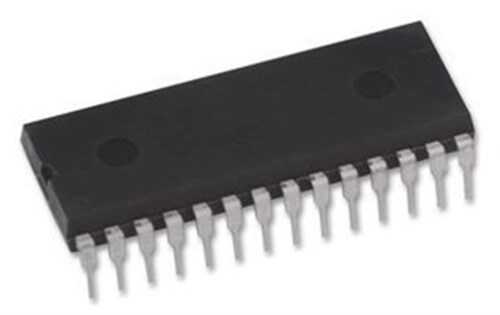

ICM7217AIPI DIP-28

ICM7217AIPI, 4 dijitli, ortak katot LED ekranlar için tasarlanmış, yukarı/aşağı sayma (up/down counter) özelliğine sahip kapsamlı bir sayıcı ve sürücü entegresidir. Mikroişlemci gerektirmeyen yapısı sayesinde, harici birkaç bileşenle tam fonksiyonlu bir sayıcı devresi kurmayı mümkün kılar. DIP-28 kılıfı, prototipleme ve delikli pertinaks uygulamaları için kolaylık sağlar.

ICM7217AIPI'nin Özellikleri ve Avantajları

• Entegre Çözüm: 4 dijitlik sayıcı, mandal (latch), kod çözücü (decoder) ve LED sürücülerini tek bir çipte birleştirir.
• Yukarı/Aşağı Sayma: Harici bir pin ile sayma yönü kolayca kontrol edilebilir.
• Doğrudan Ekran Sürüşü: Ortak katot 7 segmentli LED ekranları harici sürücüye ihtiyaç duymadan doğrudan sürebilir.
• Sıfırlama ve Depolama: Sayım sonucunu depolama (Store) ve sıfırlama (Reset) girişlerine sahiptir.
• Basamaklanabilir (Cascadable): Daha fazla dijit gerektiren uygulamalar için birden fazla ICM7217 entegresi birbirine bağlanabilir.
• Geniş Çalışma Voltajı: Düşük güç tüketimi ile geniş bir besleme voltajı aralığında çalışır.

Başlıca Kullanım Alanları

• Frekansmetreler ve Takometreler
• Endüstriyel Üretim Bantı Sayıcıları
• Dijital Saatler ve Zamanlayıcılar
• Olay ve Kişi Sayma Sistemleri
• Voltmetre ve Ampermetre gibi Ölçü Aletleri
• Hobi Elektroniği Projeleri ve Eğitim Setleri

Sık Sorulan Sorular (SSS)

Soru: Bu entegre ortak anot LED ekranlarla çalışır mı?
→ Cevap: Hayır, ICM7217AIPI modeli özellikle ortak katot (common cathode) LED ekranları sürmek için tasarlanmıştır. Ortak anot ekranlar için farklı bir sürücü entegresi veya ek devreler gerekir.

Soru: Entegrenin sayma hızı nedir?
→ Cevap: Datasheet'e göre, tipik olarak 2MHz'e kadar olan giriş sinyallerini güvenilir bir şekilde sayabilir. Ancak bu değer, besleme voltajı ve çalışma koşullarına göre değişiklik gösterebilir.

Mikrodenetleyici kullanmadan pratik ve güçlü sayıcı devreleri kurmak için ICM7217AIPI ideal bir seçimdir.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
