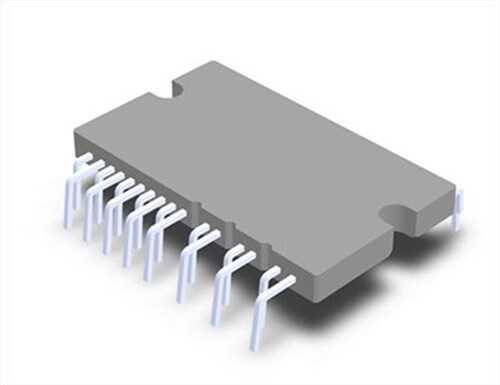

IKCM20L60GD IPM Modül

Motor sürücü uygulamalarını basitleştirmek ve optimize etmek için tasarlanmış yüksek entegrasyonlu bir güç çözümüdür. IKCM20L60GD, bir IPM (Intelligent Power Module) olup, tek bir kompakt pakette 3 fazlı bir inverter köprüsü için gerekli olan IGBT'leri, serbest geçiş diyotlarını ve gate sürücü devrelerini bir araya getirir.

IKCM20L60GD'nin Özellikleri ve Avantajları

• Yüksek Entegrasyon: 6 adet IGBT, 6 adet diyot ve 3 adet yüksek voltajlı gate sürücü entegresini tek bir modülde birleştirir. Bu, PCB alanından tasarruf sağlar ve tasarım karmaşıklığını azaltır.
• Dahili Koruma Fonksiyonları: Aşırı akım, kısa devre, düşük voltaj kilitleme (UVLO) ve aşırı sıcaklık gibi kritik koruma özellikleri içerir.
• Optimize Edilmiş Performans: Dahili bileşenler birbiriyle mükemmel uyum içinde çalışacak şekilde tasarlanmıştır, bu da anahtarlama kayıplarını ve EMI gürültüsünü minimize eder.
• Kolay Montaj: Kompakt ve standart bir kılıf yapısı, soğutucuya montajı ve PCB bağlantılarını kolaylaştırır.
• Yüksek Güvenilirlik: Tüm kritik güç ve kontrol bileşenlerini tek bir pakette toplayarak harici bağlantı sayısını azaltır ve sistem güvenilirliğini artırır.

Başlıca Kullanım Alanları

• Klima ve Buzdolabı gibi Beyaz Eşya Kompresör Sürücüleri
• Endüstriyel Motor Sürücüleri (AC Inverter, Servo Sürücüler)
• Fan ve Pompa Kontrol Uygulamaları
• Küçük ve Orta Güçteki 3 Fazlı Motor Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

IPM modül kullanmanın ayrık IGBT'lere göre avantajı nedir?
→ IPM modüller, sürücü ve koruma devrelerini entegre ederek tasarımı büyük ölçüde basitleştirir, elektromanyetik uyumluluğu (EMC) iyileştirir ve sistem güvenilirliğini artırır. Ayrık bileşenlerle aynı devreyi kurmak daha fazla zaman, uzmanlık ve PCB alanı gerektirir.

Bu modülü bir mikrodenetleyici ile nasıl kontrol edebilirim?
→ IPM modülü, mikrodenetleyiciden gelen PWM (Pulse Width Modulation) sinyalleri ile kontrol edilir. Modülün düşük voltajlı giriş pinlerine (HIN1, HIN2, HIN3, LIN1, vb.) mikrodenetleyicinin çıkış pinleri bağlanır. Modül, bu sinyalleri yüksek voltajlı IGBT'leri sürmek için kullanır.

IKCM20L60GD IPM modülü ile motor sürücü tasarımlarınızı hızlandırın, basitleştirin ve daha güvenilir hale getirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik veriler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
