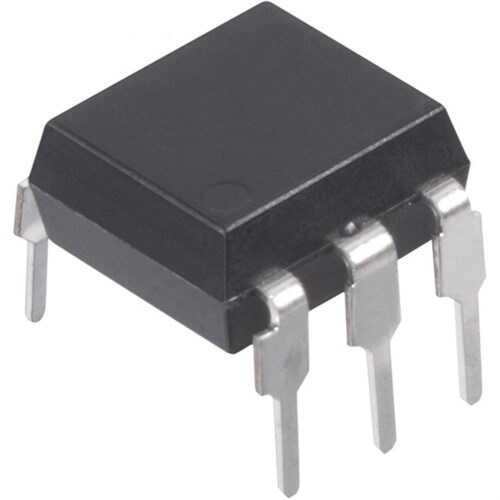

IL4118 DIP-6

IL4118, DIP-6 kılıfında yer alan, yüksek voltaj ve akım kapasiteli bir sıfır geçişli (zero-crossing) fototriyak (phototriac) sürücü optokuplörüdür. Düşük voltajlı mantık devreleri ile yüksek voltajlı AC yükleri arasında elektriksel izolasyon sağlayarak güvenli bir kontrol arayüzü oluşturur. Sıfır geçiş özelliği, EMI gürültüsünü en aza indirir.

IL4118'in Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: Giriş ve çıkış arasında binlerce voltluk (tipik olarak 5300 Vrms) elektriksel yalıtım sağlar.
• Sıfır Geçiş Devresi: AC voltajı sıfır noktasından geçerken triyak'ı tetikleyerek ani akım artışlarını ve elektromanyetik girişimi (EMI) önler.
• Yüksek Çıkış Akımı: Yüksek tepe akım kapasitesi sayesinde hassas olmayan ve büyük triyakları doğrudan sürebilir.
• Statik dV/dt Dayanımı: Gürültülü endüstriyel ortamlarda yanlış tetiklemelere karşı yüksek bağışıklık sağlar.
• Geniş Uyumluluk: Mikrodenetleyici, TTL veya CMOS gibi standart mantık çıkışları ile kolayca sürülebilir.

Başlıca Kullanım Alanları

• Katı hal röleleri (Solid State Relays - SSR)
• Endüstriyel AC yük kontrolü (motorlar, valfler)
• AC şebekesi ile izole arayüz devreleri
• Ev aletleri kontrol kartları (çamaşır makinesi, klima)
• Aydınlatma kontrol sistemleri

Sık Sorulan Sorular (SSS)

'Sıfır Geçişli' (Zero-Crossing) ne demektir?
→ Bu özellik, optokuplörün çıkışındaki triyak'ın sadece AC şebeke gerilimi sıfır volta çok yakınken iletime geçmesine izin verdiği anlamına gelir. Bu, özellikle rezistif yüklerin (ısıtıcı, lamba) anahtarlanmasında gürültüyü ve elektriksel stresi azaltır.

IL4118 doğrudan bir AC motoru çalıştırabilir mi?
→ Hayır. IL4118 bir sürücüdür. Yüksek güçlü AC yüklerini (motor, ısıtıcı vb.) anahtarlamak için harici ve daha güçlü bir ana triyak'ı (power triac) tetiklemek için kullanılır. IL4118, bu ana triyak'a güvenli ve izole bir tetikleme sinyali sağlar.

AC yüklerinizi mantık devrelerinizden güvenle izole ederek kontrol etmek için IL4118 fototriyak sürücüyü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
