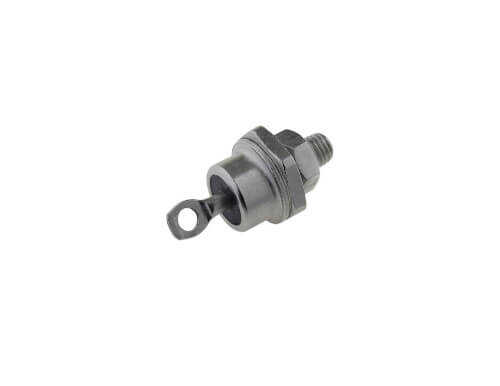

INRA40R14 40A 1400V ANOT DO203AB Stud Diyot

INRA40R14, yüksek gerilim ve orta seviye akım gerektiren uygulamalar için tasarlanmış, endüstriyel kalitede bir Stud (Saplama) Tipi Diyot'tur. 1400V gibi çok yüksek bir ters gerilim dayanımını, 40A sürekli akım kapasitesi ile birleştirir. DO-203AB (DO-5) kılıfındaki bu model, Anot-stud (ters polarite) konfigürasyonuna sahiptir ve zorlu koşullarda güvenilir doğrultma performansı sunar.

INRA40R14 40A 1400V ANOT DO203AB Stud Diyot'nin Özellikleri ve Avantajları

• Çok Yüksek Ters Gerilim (VRRM): 1400 Volt'luk dayanım, 380V/400V AC gibi 3 fazlı endüstriyel şebekelerde çalışan doğrultucular için mükemmel bir güvenlik marjı sağlar.
• Orta-Yüksek Akım Kapasitesi: 40 Amperlik akım taşıma kapasitesi, birçok endüstriyel motor sürücüsü, şarj cihazı ve güç kaynağı için yeterlidir.
• Anot-Stud (Ters Polarite): Anot terminalinin montaj saplamasına bağlı olması, belirli devre tasarımlarında soğutucu montajını ve elektriksel bağlantıları basitleştirir.
• Sağlam DO-203AB Kılıf: Endüstri standardı olan bu saplamalı kılıf, etkin ısı dağıtımı ve yüksek mekanik dayanıklılık için kanıtlanmış bir çözümdür.
• Yüksek Dalgalanma Akımı Dayanımı: Anlık yüksek akımlara karşı direnç göstererek sistemin genel sağlamlığını ve ömrünü artırır.
• Geniş Çalışma Aralığı: Yüksek sıcaklıklarda bile güvenilir performans sunmak üzere tasarlanmıştır.

Başlıca Kullanım Alanları

• 3 fazlı köprü doğrultucular
• Endüstriyel AC/DC güç kaynakları
• DC motor sürücüleri ve alan sargısı beslemeleri
• Yüksek gerilimli akü şarj sistemleri
• Yüksek gerilimli serbest geçiş (freewheeling) diyodu uygulamaları
• Plazma ve kaynak ekipmanları

Sık Sorulan Sorular (SSS)

Soru: 1400V'luk bir diyota ne zaman ihtiyacım olur?
→ Cevap: 3 fazlı 380V AC gibi bir şebekeyi doğrulttuğunuzda, hatlar arasındaki tepe gerilimi yaklaşık 540V'a ulaşır. Endüstriyel ortamlarda oluşabilecek gerilim pikleri ve güvenlik standartları göz önüne alındığında, genellikle tepe geriliminin en az iki katı bir VRRM değerine sahip diyot kullanılması tavsiye edilir. 1200V-1600V arası diyotlar bu tür uygulamalar için standarttır.

Soru: Bu diyotun montajında yalıtım pulları kullanmalı mıyım?
→ Cevap: Eğer soğutucunuzun devrenin pozitif (+) hattından elektriksel olarak yalıtılması gerekiyorsa (örneğin, şaseye topraklanmış bir soğutucu kullanıyorsanız), saplama ile soğutucu arasında mika veya silikon bir yalıtım pulu ve yalıtımlı bir burç kullanmanız gerekir. Aksi takdirde, soğutucu devrenin bir parçası haline gelir.

Yüksek gerilimli endüstriyel doğrultucu devrelerinizde üstün güvenlik ve performans için INRA40R14 Anot Stud Diyot'u seçin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla oluşturulmuştur. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
