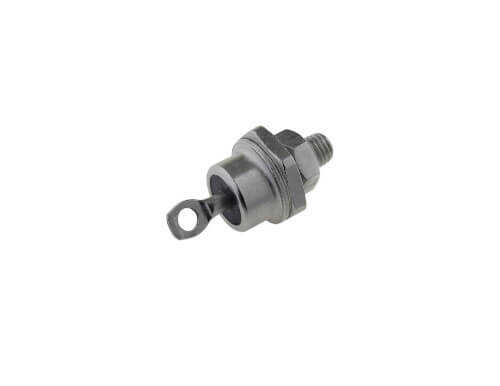

INRA70N12 70A 1200V KATOT DO203AB Stud Diyot

INRA70N12, özel devre tasarımları için geliştirilmiş, ters polariteli (Katot) bir güç diyodudur. 70A akım ve 1200V'luk yüksek gerilim dayanımını, sağlam DO203AB stud (saplama) paketiyle birleştirir. Metal saplamanın negatif terminal (Katot) olduğu bu yapı, özellikle belirli köprü doğrultucu konfigürasyonlarında ve negatif şaseli sistemlerde büyük montaj kolaylığı sağlar.

INRA70N12'nin Özellikleri ve Avantajları

• Katot (Ters) Polarite: Metal saplama kısmı negatif uç (Katot) olarak yapılandırılmıştır. Bu, anot polariteli eşleniği (INRA70R12) ile birlikte tam köprü doğrultucular oluşturmayı kolaylaştırır.
• Yüksek Gerilim Dayanımı: 1200 Volt'luk VRRM değeri, endüstriyel üç fazlı sistemlerde ve voltaj dalgalanmalarının olduğu ortamlarda güvenilir bir performans sunar.
• Güçlü Akım Kapasitesi: 70 Amperlik akım taşıma yeteneği ile orta güçteki uygulamalar için idealdir.
• Dayanıklı Metal Kasa: DO203AB paketi, endüstriyel uygulamaların gerektirdiği mekanik dayanıklılığı ve termal verimliliği sağlar.
• Optimize Edilmiş Performans: Güç kayıplarını en aza indirmek ve sistem verimliliğini artırmak için tasarlanmıştır.

Başlıca Kullanım Alanları

• Tam Köprü Doğrultucularda (Pozitif ve Negatif Kollar)
• Negatif Topraklı Güç Sistemleri
• Motor Kontrol ve Sürücü Devreleri
• Yüksek Gerilimli Güç Kaynakları
• Özel Endüstriyel Otomasyon Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: Neden ters polariteli (Katot) bir diyota ihtiyacım olur?
→ Cevap: Bir köprü doğrultucuda, genellikle iki diyotun anotları ve iki diyotun katotları ortak bir noktaya bağlanır. Eğer devrenin soğutucusu (şase) hem pozitif hem de negatif bara olarak kullanılıyorsa, şaseye doğrudan monte edilebilen hem anot hem de katot polariteli diyotlara sahip olmak montajı büyük ölçüde basitleştirir ve izolasyon malzemelerine olan ihtiyacı azaltır.

Soru: Model adındaki 'N' harfi ne anlama geliyor?
→ Cevap: Bu modelde 'N' harfi büyük ihtimalle 'Negatif' kelimesini temsil etmektedir, bu da saplamanın negatif terminal, yani Katot olduğunu belirtir. Bu, standart polariteyi belirten 'R' (INRA70R12) modelinin tersidir.

Ters polarite gerektiren özel devre tasarımlarınızda INRA70N12 ile montaj kolaylığı ve yüksek performans elde edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve güvenli kullanım limitleri için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
