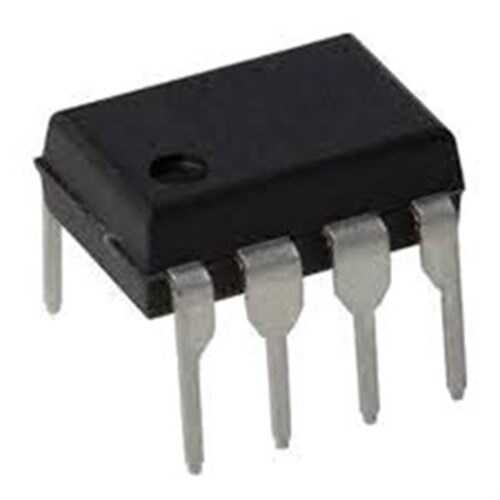

IR2103 DIP-8 Half-Bridge Gate Driver Entegresi

IR2103, DIP-8 kılıfında sunulan, yüksek performanslı bir yarım köprü (half-bridge) sürücü entegresidir. Bu entegre, güç elektroniği uygulamalarında N-kanal MOSFET'leri ve IGBT'leri sürmek için özel olarak tasarlanmıştır. Dahili 'deadtime' (ölü zaman) koruması ve shutdown (kapatma) özelliği ile güvenilir bir anahtarlama çözümü sunar.

IR2103 DIP-8'nin Özellikleri ve Avantajları

• Dahili Ölü Zaman (Deadtime): Yüksek ve alçak taraf anahtarlarının aynı anda iletime geçmesini (shoot-through) önlemek için dahili olarak sabitlenmiş bir ölü zaman koruması içerir.
• Shutdown Girişi: SD pini sayesinde her iki çıkışın da anında kapatılabilmesini sağlayarak ek bir güvenlik katmanı sunar.
• 600V Yüksek Taraf Sürücü: Bootstrap tekniği ile 600V'a kadar olan yüksek gerilimlerde çalışabilir.
• DIP-8 Kılıf: Kolay lehimleme ve prototip geliştirme imkanı sağlayan delik içi montaj paketi.
• Giriş Uyumluluğu: CMOS Schmitt-tetiklemeli girişler, gürültülü ortamlarda bile kararlı bir çalışma performansı sergiler.
• Eşleşen Yayılma Gecikmesi: Her iki kanal için de eşleşen yayılma gecikmeleri, hassas zamanlama gerektiren uygulamalarda avantaj sağlar.

Başlıca Kullanım Alanları

• 3 Fazlı Motor Sürücüleri (BLDC, PMSM)
• DC-AC İnvertörler (Eviriciler)
• Anahtarlamalı Güç Kaynakları
• Otomotiv Uygulamaları (Örn: Elektrikli Direksiyon)
• Ses Yükselteçleri (Class D Amplifikatörler)
• Endüstriyel Kontrol Sistemleri

Sık Sorulan Sorular (SSS)

IR2103'teki 'deadtime' özelliği nedir ve neden önemlidir?
→ Deadtime (ölü zaman), yarım köprü devresinde bir anahtar kapanırken diğerinin açılması arasında bırakılan çok kısa bir süredir. Bu, her iki anahtarın da aynı anda iletimde kalarak güç kaynağını kısa devre etmesini (shoot-through) önler. IR2103 bu korumayı dahili olarak sağlar.

SD (Shutdown) pini nasıl kullanılır?
→ SD pini 'logic low' (düşük seviye) durumuna çekildiğinde, IR2103 her iki çıkışını da (HO ve LO) anında kapatır. Bu, acil durum veya hata tespiti durumlarında devreyi korumak için kullanılır.

Dahili koruma özelliklerine sahip IR2103 ile güvenli ve kararlı sürücü devreleri tasarlayın.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. Projenizin doğruluğu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
