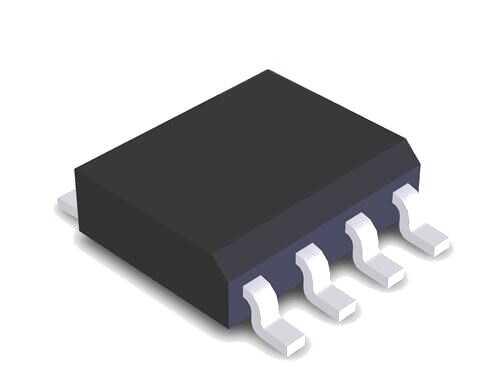

IR2103STRPBF - IR2103S SOIC-8 Half-Bridge Gate Sürücü Entegresi

IR2103S (IR2103STRPBF), Infineon (eski adıyla International Rectifier) tarafından üretilen, yüksek hızlı ve yüksek gerilimli bir MOSFET ve IGBT gate sürücü entegresidir. Özellikle yarım köprü (half-bridge) topolojilerindeki yüksek taraf (high-side) ve alçak taraf (low-side) anahtarları sürmek için tasarlanmıştır. SOIC-8 kılıfındaki bu kompakt sürücü, motor kontrolü, SMPS ve aydınlatma balastları gibi uygulamalarda güvenilir performans sunar.

IR2103S'in Özellikleri ve Avantajları

• High-Side ve Low-Side Sürücü: Tek bir entegre ile yarım köprü devresindeki her iki anahtarı da sürebilme imkanı.
• Bootstrap Tekniği Desteği: Harici bir bootstrap diyot ve kapasitör ile 600V'a kadar olan yüksek taraf N-kanal MOSFET'leri sürebilir.
• Düşük Gerilim Kilitleme (UVLO): Besleme gerilimi yetersiz olduğunda her iki çıkışı da kapatarak anahtarların zarar görmesini engeller.
• Gecikme Eşleştirmesi (Delay Matching): High-side ve low-side sürücü sinyalleri arasındaki gecikme süreleri eşleştirilerek kararlı çalışma sağlanır.
• CMOS Schmitt-Tetiklemeli Girişler: Gürültüye karşı yüksek bağışıklık sunar ve 3.3V, 5V ve 15V lojik seviyeleriyle uyumludur.
• Kompakt SOIC-8 Kılıf: Alan tasarrufu gerektiren modern PCB tasarımları için idealdir.

Başlıca Kullanım Alanları

• Fırçasız DC (BLDC) Motor Sürücüleri
• Switch Mode Güç Kaynakları (SMPS)
• Sınıf-D Ses Amplifikatörleri
• Elektronik Aydınlatma Balastları ve LED Sürücüler
• Endüksiyonlu Isıtma Sistemleri
• Yüksek Gerilim Yarım Köprü Dönüştürücüler

Sık Sorulan Sorular (SSS)

IR2103S ile IR2104S arasındaki temel fark nedir?
→ Temel fark giriş mantığındadır. IR2103S, HIN ve LIN olmak üzere iki ayrı girişe sahiptir ve her bir anahtarı bağımsız olarak kontrol etmenizi sağlar. IR2104S ise tek bir giriş (IN) ve bir kapatma (SD) pinine sahiptir, bu da dahili olarak dead-time (ölü zaman) üreterek daha basit bir kontrol sunar.

Bootstrap kapasitör ve diyot seçimi nasıl yapılmalıdır?
→ Bootstrap kapasitörünün değeri, anahtarın gate şarjına (Qg) ve anahtarlama frekansına bağlıdır. Genellikle gate şarjının en az 10 katı bir kapasitans seçilir. Bootstrap diyot ise hızlı toparlanma süresine (fast recovery) ve devrenin maksimum gerilimine dayanabilecek bir gerilim değerine sahip olmalıdır.

Güç elektroniği devrelerinizde güvenilir ve verimli anahtarlama için IR2103S gate sürücüyü kullanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
