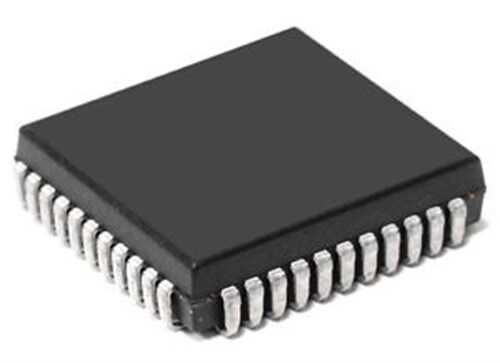

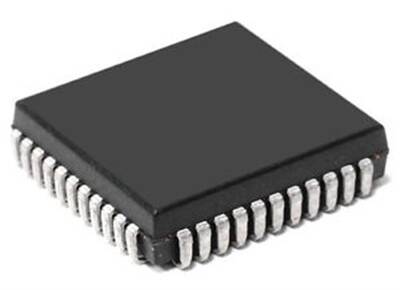

IR2130J PLCC-44 3 Faz Köprü Sürücü Entegresi

IR2130J, üç fazlı AC motorlar ve fırçasız DC (BLDC) motorları sürmek için tasarlanmış, güçlü ve tam özellikli bir 3 faz köprü sürücü (3-Phase Bridge Driver) entegresidir. PLCC-44 kılıfındaki bu entegre, 6 adet MOSFET veya IGBT'yi sürebilen yüksek ve düşük taraf sürücüleri, dahili koruma devreleri ve hata raporlama özellikleri ile komple bir motor kontrol çözümü sunar.

IR2130J'nin Özellikleri ve Avantajları

• Tam 3 Faz Sürücü: 6 adet N-kanal güç MOSFET'ini veya IGBT'yi (her faz için bir yüksek, bir düşük taraf) sürebilen tam entegre bir yapı sunar.
• Yüksek Voltaj Kapasitesi: 600V'a kadar olan 'offset' gerilimlerine dayanabilir, bu da onu 220V/380V şebeke ile çalışan motor sürücü uygulamaları için ideal kılar.
• Entegre Korumalar: Tüm çıkışlar için aşırı akım (over-current) koruması ve düşük voltaj kilitlemesi (UVLO) mevcuttur.
• Hata Teşhisi: Bir hata durumu (aşırı akım veya düşük voltaj) oluştuğunda, FAULT pini üzerinden mikrodenetleyiciye bir sinyal göndererek sistemin güvenli bir şekilde kapatılmasını sağlar.
• Dahili Ölü Zaman (Deadtime): Çapraz iletimi (cross-conduction) önlemek için tüm kanallarda dahili 'deadtime' özelliği bulunur.

Başlıca Kullanım Alanları

• 3 Fazlı AC İndüksiyon Motor Sürücüleri (VFD)
• Fırçasız DC (BLDC) Motor Kontrolörleri
• Servo Motor Sürücüleri
• Kesintisiz Güç Kaynakları (UPS)
• Yüksek Güçlü Güneş Enerjisi İnvertörleri

Sık Sorulan Sorular (SSS)

Soru: IR2130J, IR2110 gibi sürücülerden ne kadar farklıdır?
→ IR2110 gibi sürücüler genellikle tek bir yarım köprüyü (bir yüksek ve bir düşük taraf) sürer. IR2130J ise üç yarım köprüyü tek bir entegre içinde barındırır ve ek olarak aşırı akım algılama ve hata raporlama gibi gelişmiş sistem seviyesi koruma özellikleri sunar.

Soru: PLCC-44 kılıfının montajı zor mudur?
→ PLCC (Plastic Leaded Chip Carrier) kılıfı, yüzey montaj (SMD) teknolojisi gerektirir ve genellikle bir soket ile veya doğrudan PCB üzerine lehimlenerek kullanılır. DIP kılıflara göre daha fazla bacağa sahip olduğu için montajı daha fazla dikkat gerektirir ancak otomatik montaj sistemleri için uygundur.

Güçlü ve korumalı 3 fazlı motor kontrol projeleriniz için hepsi bir arada çözüm olan IR2130J'yi tercih edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
