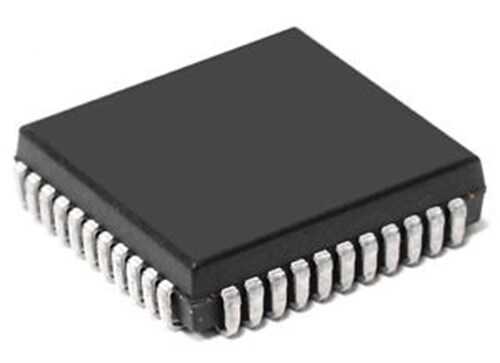

IR2132J PLCC-44 3 Fazlı Köprü Sürücü Entegresi

IR2132J, yüksek voltajlı ve yüksek hızlı 3 fazlı motor sürücü uygulamaları için geliştirilmiş güçlü bir köprü sürücü (bridge driver) entegresidir. Hem high-side hem de low-side olmak üzere altı adet güç MOSFET'ini veya IGBT'yi sürebilme kapasitesine sahiptir. PLCC-44 kılıfı ve entegre koruma özellikleri sayesinde AC motorlar, fırçasız DC motorlar (BLDC) ve invertör devreleri için komple bir çözüm sunar.

IR2132J'nin Özellikleri ve Avantajları

• 600V Yüksek Voltaj Yeteneği: Yüksek voltajlı uygulamalarda güvenle çalışabilen 'high-side' sürücü kanalları.
• Entegre Koruma Devreleri: Düşük voltaj kilitleme (UVLO), aşırı akım koruması ve deadtime (ölü zaman) koruması gibi kritik güvenlik fonksiyonları içerir.
• Ayrı High ve Low Side Sürücüler: Üç adet bağımsız high-side ve low-side sürücü kanalı sunar.
• Bootstrap Tekniği: Harici bootstrap diyotları ve kapasitörler ile high-side sürücüler için gerekli yüzer (floating) beslemeyi kolayca oluşturur.
• Hızlı Anahtarlama: Düşük yayılma gecikmesi (propagation delay) sayesinde verimli ve hızlı PWM kontrolüne olanak tanır.
• Logic Uyumluluğu: 3.3V, 5V ve 15V lojik seviyeleriyle uyumlu girişler.

Başlıca Kullanım Alanları

• Fırçasız DC (BLDC) Motor Sürücüleri
• Asenkron (AC Induction) Motor Sürücüleri
• Elektrikli Araçlar ve E-bisikletler
• Endüstriyel Robotik ve CNC Makineleri
• Klimalar ve Beyaz Eşya Motor Kontrolü
• Kesintisiz Güç Kaynakları (UPS) ve İnvertörler

Sık Sorulan Sorular (SSS)

'Deadtime' (ölü zaman) koruması neden önemlidir?
→ Bir köprü devresinde, aynı bacaktaki high-side ve low-side anahtarların aynı anda iletime geçmesi 'shoot-through' denilen bir kısa devre durumuna yol açar. Deadtime koruması, bir anahtar kapanmadan diğerinin açılmasını engelleyerek bu tehlikeli durumu önler.

Bu entegre IGBT sürmek için uygun mudur?
→ Evet, IR2132J hem güç MOSFET'lerini hem de IGBT'leri sürebilecek yeterli kapı (gate) akım kapasitesine ve voltaj seviyesine sahiptir. IGBT'ler genellikle daha yüksek güç gerektiren motor sürücü uygulamalarında tercih edilir.

Güçlü ve güvenilir motor kontrol devreleri tasarlamak için IR2132J 3 fazlı köprü sürücüsünü kullanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
