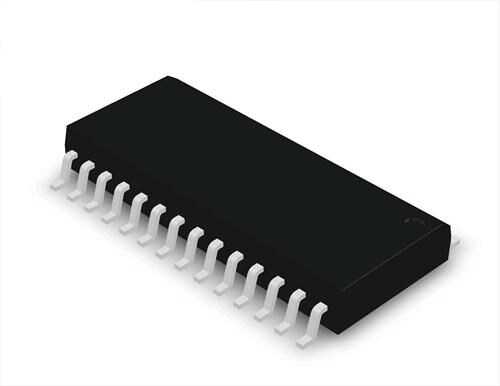

IR21363S SOIC-28 3 Fazlı Köprü Sürücü Entegresi

IR21363S, özellikle 3 fazlı motor kontrolü uygulamaları için tasarlanmış, yüksek voltajlı ve yüksek hızlı bir MOSFET ve IGBT sürücüsü entegresidir. Bu gelişmiş komponent, 3 fazlı bir invertör köprüsünde bulunan altı adet N-kanal güç anahtarını sürebilir. Entegre koruma özellikleri ve kompakt SOIC-28 kılıfı ile modern motor sürücü tasarımları için komple bir çözüm sunar.

IR21363S'nin Özellikleri ve Avantajları

• Tam 3 Fazlı Sürücü: Tek bir entegre ile altı adet güç anahtarını (3 yüksek taraf, 3 alçak taraf) sürebilir.
• Yüksek Voltaj Kapasitesi: 600V'a kadar olan sistemler için tasarlanmıştır, bu da onu şebeke ile çalışan motorlar için uygun kılar.
• Entegre Korumalar: Düşük voltaj kilitleme (UVLO), dahili ölü zaman (deadtime) ve aşırı akım koruması gibi kritik koruma devrelerini içerir.
• Aşırı Akım Algılama: Harici bir şönt direnç üzerinden üç fazın toplam akımını izleyerek aşırı akım koruması sağlar.
• Hata Sinyali: Herhangi bir koruma tetiklendiğinde mikrodenetleyiciyi bilgilendirmek için bir FAULT çıkışı sunar.
• Kompakt SMD Kılıf: SOIC-28 yüzey montaj kılıfı, kart üzerinde yerden tasarruf sağlar ve seri üretime uygundur.

Başlıca Kullanım Alanları

• Fırçasız DC (BLDC) Motor Sürücüleri
• Sabit Mıknatıslı Senkron Motor (PMSM) Sürücüleri
• AC Asenkron Motor Sürücüleri (V/F Kontrol veya Vektör Kontrol)
• Elektrikli El Aletleri
• Klimalar, Buzdolapları ve Çamaşır Makineleri
• Endüstriyel Pompalar ve Fanlar
• Kesintisiz Güç Kaynakları (UPS)

Sık Sorulan Sorular (SSS)

Bu entegre ile altı MOSFET nasıl sürülür?
→ IR21363S, altı adet çıkışa sahiptir: HOUT1, HOUT2, HOUT3 (yüksek taraf sürücü çıkışları) ve LOUT1, LOUT2, LOUT3 (alçak taraf sürücü çıkışları). Mikrodenetleyiciden gelen altı ayrı PWM sinyali, entegrenin HIN ve LIN girişlerine uygulanır ve entegre bu sinyallere göre uygun MOSFET'leri sürer.

IR21363S neden bu kadar çok pine sahip (SOIC-28)?
→ Bu entegre, altı giriş, altı çıkış, VCC/GND beslemeleri, üç bootstrap kondansatörü için pinler (VB/VS), akım algılama pini (ITRIP) ve hata çıkışı (FAULT) gibi birçok fonksiyonu barındırdığı için geniş bir kılıfa ihtiyaç duyar. Bu pinlerin her biri, güvenli ve verimli bir 3 fazlı sürücü devresi oluşturmak için gereklidir.

Gelişmiş 3 fazlı motor kontrol uygulamalarınız için ihtiyaç duyduğunuz tüm koruma ve sürüş özelliklerini bir arada sunan IR21363S'i keşfedin!

Not: Bu sayfadaki bilgiler genel bir referans sağlamak amacıyla hazırlanmıştır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
