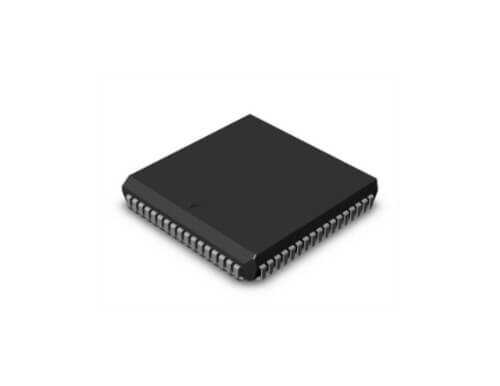

IR2137J PLCC-68

Infineon (eski adıyla International Rectifier) tarafından üretilen IR2137J, yüksek gerilim ve yüksek hızlı bir 3-fazlı köprü sürücü entegresidir. Bu güçlü sürücü, altı adet bağımsız MOSFET veya IGBT'yi (üç high-side, üç low-side) güvenli bir şekilde sürmek için tasarlanmıştır. Özellikle üç fazlı motor kontrolü ve güç inverteri uygulamaları için kritik bir bileşendir.

IR2137J'nin Özellikleri ve Avantajları

• Tam 3-Fazlı Köprü Sürücü: Tek bir entegre ile 6 adet güç anahtarını (MOSFET/IGBT) sürerek devre karmaşıklığını ve boyutunu önemli ölçüde azaltır.
• Yüksek Gerilim Desteği: Bootstrap tekniği ile çalışan 'floating' (yüzer) kanalları sayesinde 600V'a kadar olan yüksek gerilim uygulamalarını destekler.
• Entegre Koruma Devreleri: Aşırı akım (over-current) ve düşük gerilim kilitleme (UVLO) gibi dahili koruma özellikleri, güç katının güvenliğini artırır.
• Deadtime Koruması: Aynı fazdaki high-side ve low-side anahtarlarının aynı anda iletime geçmesini (shoot-through) önleyen dahili deadtime mantığı içerir.
• PLCC-68 Kılıf: Soketli kullanıma uygun PLCC (Plastic Leaded Chip Carrier) kılıfı, geliştirme ve bakım süreçlerini kolaylaştırır.

Başlıca Kullanım Alanları

• AC ve Fırçasız DC (BLDC) Motor Sürücüleri
• Kesintisiz Güç Kaynakları (UPS)
• Endüstriyel İnverterler ve Servo Sürücüler
• Elektrikli Araç Güç Aktarma Organları
• Güneş Enerjisi İnverterleri

Sık Sorulan Sorular (SSS)

'Bootstrap' kapasitörü nedir ve neden gereklidir?
→ Bootstrap kapasitörü, high-side sürücülerinin ihtiyaç duyduğu yüzer gerilimi oluşturmak için kullanılır. Devre çalışırken periyodik olarak şarj edilerek, high-side MOSFET'in gate'ini source geriliminin üzerine çıkararak onu düzgün bir şekilde sürmeyi sağlar.

Bu entegre direkt olarak mikrodenetleyici ile sürülebilir mi?
→ Evet, IR2137J'nin girişleri standart 3.3V veya 5V CMOS/LSTTL lojik seviyeleriyle uyumludur. Bu sayede bir mikrodenetleyicinin veya dsPIC'in PWM çıkışları ile doğrudan sürülebilir.

Üç fazlı motor kontrol sistemlerinizde IR2137J'nin sunduğu entegre koruma ve yüksek performanslı sürüş kabiliyetiyle verimliliği artırın.

Not: Bu sayfadaki bilgiler genel bilgilendirme amaçlıdır. Teknik doğruluğu garanti edilmez. En güncel ve kesin bilgiler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
