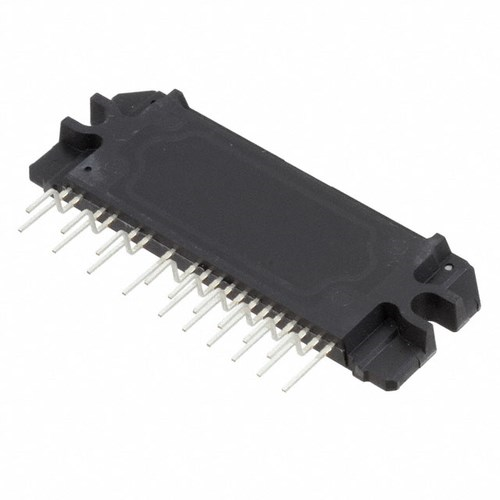

IRAMX16UP60B PowerSIP-23

IRAMX16UP60B, yüksek verimlilik ve kompakt tasarım gerektiren motor kontrol uygulamaları için geliştirilmiş, tam entegre bir akıllı güç modülüdür (IPM). PowerSIP-23 kılıfı içerisinde, 3 fazlı bir inverter için gerekli olan IGBT'leri, serbest geçiş diyotlarını ve yüksek voltaj sürücü entegresini (HVIC) barındırarak, tasarım sürecini önemli ölçüde basitleştirir ve güvenilirliği artırır.

IRAMX16UP60B'nin Özellikleri ve Avantajları

• Entegre Tasarım: Sürücü, IGBT ve koruma devrelerini tek bir pakette birleştirerek yerden tasarruf sağlar ve montajı kolaylaştırır.
• Dahili Koruma Fonksiyonları: Aşırı akım, düşük voltaj kilitleme (UVLO) ve dahili sıcaklık sensörü gibi özelliklerle sistemi güvende tutar.
• Optimize Edilmiş Sürüş: Düşük VCE(on) değerine sahip IGBT'ler ve optimize edilmiş sürücü devresi sayesinde anahtarlama kayıpları minimize edilmiştir.
• Yüksek Güvenilirlik: PowerSIP-23 kılıfı, mükemmel termal performans sunarak modülün ömrünü uzatır.
• Basitleştirilmiş Arayüz: Mikrodenetleyici ile kolayca entegre olabilen basit bir kontrol arayüzüne sahiptir.

Başlıca Kullanım Alanları

• Klimaların kompresör ve fan motoru sürücüleri
• Bulaşık ve çamaşır makineleri gibi beyaz eşya motor kontrolleri
• Endüstriyel ve ev tipi fan motorları
• Düşük güçlü servo sürücüler ve otomasyon sistemleri
• Genel amaçlı inverter ve motor kontrol uygulamaları

Sık Sorulan Sorular (SSS)

Bu modülün nominal akım ve gerilim değerleri nedir?
→ IRAMX16UP60B, genellikle 600V gerilim ve 16A akım kapasitesine sahip bir modüldür. Ancak kesin değerler için her zaman resmi datasheet kontrol edilmelidir.

PowerSIP-23 kılıfının avantajı nedir?
→ PowerSIP-23, kompakt boyutları ve üstün ısı dağıtım yeteneği ile bilinen bir kılıf türüdür. Bu sayede daha küçük ve verimli tasarımlar yapmak mümkün olur.

Motor kontrol projelerinizi IRAMX16UP60B'nin entegre gücü ve güvenilirliği ile optimize edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
