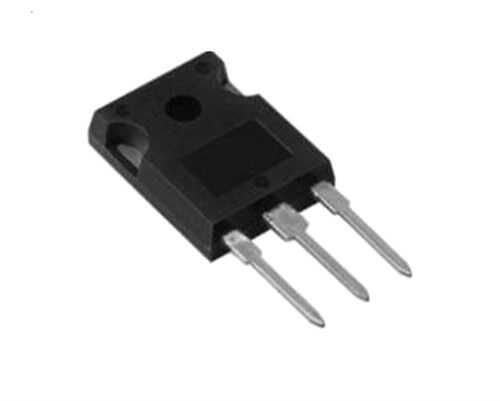

IRG4PC50FPBF (G4PC50F) | 600V 25A Hızlı IGBT Transistör

Infineon (International Rectifier) IRG4PC50FPBF, yüksek hızlı anahtarlama performansı için tasarlanmış, güvenilir ve endüstri standardı bir N-Kanal IGBT'dir. 600V gerilim ve 25A akım kapasitesine sahip bu popüler transistör, anahtarlama kayıplarını en aza indirmek üzere optimize edilmiştir. Bu özelliği, onu 20 kHz üzerindeki frekanslarda çalışan anahtarlamalı güç kaynakları (SMPS), motor sürücüleri ve kaynak makineleri gibi yüksek frekanslı güç dönüştürme uygulamaları için mükemmel bir seçenek haline getirir.

IRG4PC50FPBF'nin Özellikleri ve Avantajları

• Hızlı Anahtarlama: "F" (Fast) serisi, düşük kapanma kaybı (E_off) ve azaltılmış kuyruk akımı (tail current) sayesinde yüksek frekanslarda yüksek verimlilik sağlar.
• Düşük Doyma Gerilimi: Optimize edilmiş $V_{CE(sat)}$ (tipik 2.0V) değeri, iletim sırasındaki güç kaybını azaltır.
• Yüksek Güvenilirlik: Kısa devre dayanıklılığı ve geniş Güvenli Çalışma Alanı (SOA) ile zorlu koşullarda güvenilir bir performans sergiler.
• Dayanıklı TO-247 Kılıfı: Yüksek güç dağıtımı ve etkin soğutma için endüstri standardı TO-247 kılıfına sahiptir.

Başlıca Kullanım Alanları

• Anahtarlamalı Güç Kaynakları (SMPS): Yüksek frekanslı PFC ve DC-DC dönüştürücü katları.
• Motor Kontrolü: Yüksek frekanslı PWM kontrolü gerektiren endüstriyel motor sürücüleri.
• Kaynak Makineleri: İnverter tabanlı kaynak sistemleri.
• Kesintisiz Güç Kaynakları (UPS): Yüksek verimli inverter katları.

Sık Sorulan Sorular (SSS)

Bu IGBT'nin 'PC' serisinin özelliği nedir?
→ International Rectifier'ın (şimdi Infineon) 'PC' serisi, genellikle iyi bir hız, sağlamlık ve makul bir $V_{CE(sat)}$ değeri arasında bir denge sunan, çok yönlü ve popüler "standart hızlı" IGBT'leri ifade eder. Bu seri, geniş bir uygulama yelpazesinde güvenilir performans sunar.

Bu IGBT dahili bir diyot içeriyor mu?
→ Hayır, IRG4PC50F standart olarak bir anti-paralel diyot içermez. Bu nedenle, motor sürücüleri gibi endüktif yüklerin bulunduğu köprü topolojilerinde, her bir IGBT'ye paralel olarak harici bir ultra hızlı serbest geçiş diyodu (freewheeling diode) bağlanması gerekmektedir.

Yüksek frekanslı güç elektroniği tasarımlarınızda endüstri standardı haline gelmiş IRG4PC50FPBF'nin sunduğu güvenilirlik ve performanstan yararlanın. Çok yönlü ve sağlam bir çözüm!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
