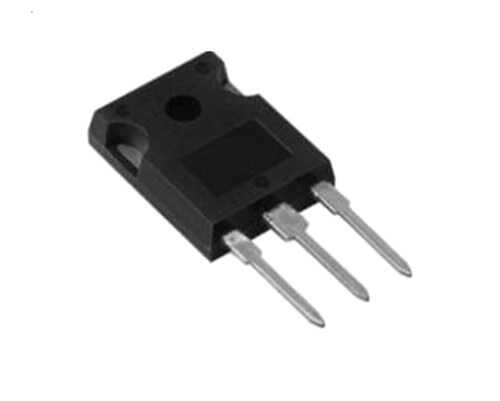

IRG4PC50UDPBF (G4PC50UD) | 600V 28A Ultra Hızlı IGBT

Infineon (International Rectifier) IRG4PC50UDPBF, en hızlı anahtarlama performansını sunmak üzere tasarlanmış, "Ultra-Fast" bir N-Kanal IGBT'dir. 600V gerilim ve 28A akım kapasitesine sahip bu transistör, anahtarlama kayıplarını en aza indirmek ve çok yüksek frekanslarda çalışmak üzere özel olarak optimize edilmiştir. Entegre ultra hızlı diyot ile birlikte, 50 kHz ve üzeri frekanslarda çalışan güç elektroniği uygulamaları için üstün bir çözüm sunar.

IRG4PC50UDPBF'nin Özellikleri ve Avantajları

• Ultra Hızlı Anahtarlama: "U" (Ultra-Fast) serisi, çok düşük kapanma kaybı (E_off) ve çok kısa kuyruk akımı (tail current) sayesinde çok yüksek frekanslarda bile yüksek verimlilik sağlar.
• Entegre Ultra Hızlı Diyot: Dahili (co-packaged) ultra hızlı ve yumuşak geri toparlanma diyodu, devrenin performansını ve güvenilirliğini artırır.
• Yüksek Frekans Performansı: Özellikle yüksek frekanslı SMPS, kaynak makineleri ve endüksiyonlu ısıtma sistemlerinde verimli çalışmak üzere tasarlanmıştır.
• Dayanıklı TO-247 Kılıfı: Yüksek güç dağıtımı ve etkin soğutma için endüstri standardı TO-247 kılıfına sahiptir.

Başlıca Kullanım Alanları

• Yüksek Frekanslı SMPS: Yüksek güç yoğunluğuna sahip PFC ve DC-DC dönüştürücü katları.
• Kaynak Makineleri: Yüksek frekanslı inverter tabanlı kaynak sistemleri.
• Endüksiyonlu Isıtma: Yüksek frekanslı rezonans devreleri.
• Motor Kontrolü: Çok yüksek frekanslı PWM kontrolü gerektiren özel motor sürücüleri.

Sık Sorulan Sorular (SSS)

"Ultra-Fast" (U) serisinin "Fast" (F) serisinden farkı nedir?
→ "Ultra-Fast" serisi, "Fast" serisine göre daha da hızlı anahtarlama yapmak ve dolayısıyla anahtarlama kayıplarını daha da azaltmak için tasarlanmıştır. Bu, mühendislerin anahtarlama frekansını daha da yükseltmelerine olanak tanır, bu da devredeki pasif bileşenlerin (bobin, kondansatör) boyutunu küçülterek daha kompakt ve verimli tasarımlar yapmalarını sağlar.

IRG4PC50UD ile IRG4PC50U arasındaki fark nedir?
→ Her ikisi de çok benzer, "Ultra-Fast" IGBT'lerdir. Temel fark, 'UD' versiyonunun gövdesine entegre (co-packaged) bir hızlı diyot içermesi, 'U' versiyonunun ise içermemesidir. 'UD' versiyonu, motor sürücüleri gibi endüktif yüklerin bulunduğu köprü devreleri için daha uygun ve komple bir çözümdür.

En yüksek frekans ve verimlilik gerektiren güç elektroniği tasarımlarınızda IRG4PC50UDPBF'nin sunduğu "ultra hızlı" performanstan yararlanın. Kompakt ve verimli çözümler için doğru seçim!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Kritik ve hassas uygulamalarınız için lütfen ürünün üretici tarafından sağlanan resmi "datasheet" belgesini kontrol ediniz.
