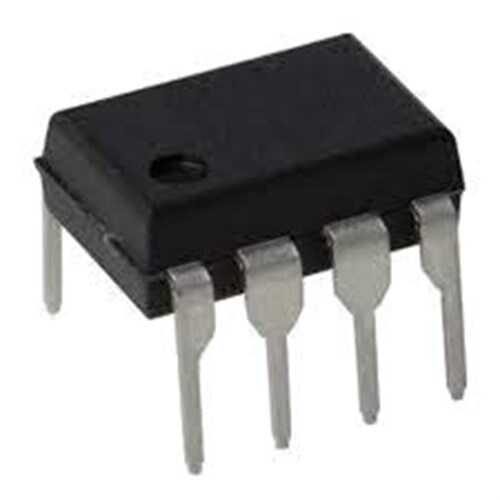

IRS2153D DIP-8

IRS2153D, elektronik balastlar, SMPS (anahtarlamalı güç kaynakları) ve diğer rezonans dönüştürücü uygulamaları için tasarlanmış, çok yönlü ve kullanımı kolay bir kendinden salınımlı (self-oscillating) yarım köprü (half-bridge) sürücü entegresidir. 600V'a kadar dayanabilen bu entegre, basit bir osilatör devresi ve güçlü kapı sürücülerini bir araya getirerek, DIP-8 kılıfında kompakt ve güvenilir bir çözüm sunar.

IRS2153D'nin Özellikleri ve Avantajları

• Yüksek Gerilim Uyumluluğu: 600V'a kadar olan yüksek taraf (high-side) uygulamalarını destekleyerek doğrudan şebekeye bağlı devrelerde kullanılabilir.
• Entegre Osilatör: Harici bir RT ve CT bileşeni ile çalışma frekansı ve ölü zaman (dead-time) kolayca ayarlanabilir, bu da tasarımı basitleştirir.
• Dahili Ölü Zaman Koruması: Üst ve alt MOSFET'lerin aynı anda iletime geçmesini (shoot-through) önleyen dahili bir ölü zaman (dead-time) mekanizmasına sahiptir.
• Geniş VCC Aralığı: 15.6V'luk bir VCC düşük gerilim kilitleme (UVLO) eşiği ile kararlı bir çalışma sağlar.
• Kullanıcı Dostu DIP-8 Kılıf: Delik içi montaj (through-hole) için ideal olan bu kılıf, prototipleme ve onarım işlemlerini kolaylaştırır.

Başlıca Kullanım Alanları

• Floresan Lamba Elektronik Balastları
• Kompakt Floresan Lamba (CFL) Sürücüleri
• Düşük Güçlü Yarım Köprü SMPS Devreleri
• LED Aydınlatma Sürücüleri
• Ses Amplifikatörleri (Class-D)

Sık Sorulan Sorular (SSS)

Soru: Kendinden salınımlı (self-oscillating) ne anlama gelir?
→ Bu, entegrenin çalışması için harici bir PWM sinyaline ihtiyaç duymadığı anlamına gelir. Çalışma frekansı, sadece RT (zamanlama direnci) ve CT (zamanlama kapasitörü) adı verilen iki harici pasif bileşenle belirlenir. Bu, devreyi oldukça basitleştirir.

Soru: Bu entegre ile MOSFET'leri nasıl sürmeliyim?
→ IRS2153D, HO (High-side Output) ve LO (Low-side Output) pinleri aracılığıyla bir yarım köprü konfigürasyonundaki N-kanal MOSFET'leri sürer. Yüksek taraf MOSFET'ini sürmek için gerekli olan kayan (floating) gerilimi oluşturmak için bir bootstrap diyotu ve kapasitörü kullanılması gerekir.

Elektronik balast ve yarım köprü dönüştürücü projelerinizde basitlik ve güvenilirlik için endüstri standardı IRS2153D'yi tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
