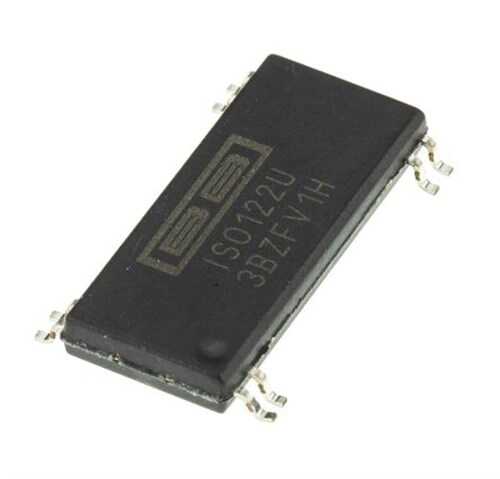

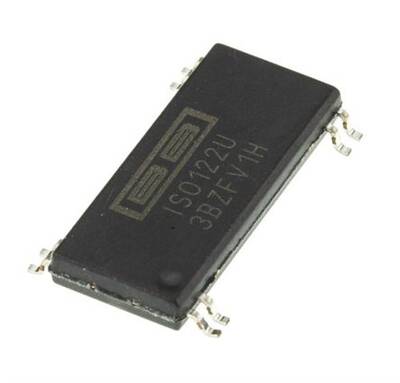

ISO122U SOIC-28/8L

ISO122U, Texas Instruments (Burr-Brown) tarafından üretilen, yüksek hassasiyetli bir izolasyon amplifikatörüdür. Kapasitif bariyer teknolojisini kullanarak sinyal ve güç için galvanik izolasyon sağlayan bu entegre, SOIC-28 geniş gövdeli kılıfında sunulur. Özellikle yüksek ortak mod gerilimlerinin (common-mode voltage) bulunduğu, topraklama döngülerinin (ground loops) sorun olduğu veya hassas analog sinyallerin gürültülü ortamlardan yalıtılması gereken uygulamalar için tasarlanmıştır.

ISO122U'nun Özellikleri ve Avantajları

• Yüksek İzolasyon Gerilimi: 1500 Vrms'ye kadar sürekli izolasyon gerilimi sağlayarak hem kullanıcıyı hem de hassas devre elemanlarını yüksek gerilimlerden korur.
• Düşük Doğrusallık Hatası: %0.020 gibi çok düşük bir doğrusallık hatası (nonlinearity) ile yüksek hassasiyetli ölçümler sunar.
• Entegre İzole Güç: Giriş ve çıkış katmanları için gerekli olan izole gücü kendi içinde üreterek harici bir izole DC-DC dönüştürücü ihtiyacını ortadan kaldırır.
• Geniş Bant Genişliği: 50 kHz bant genişliği ile AC sinyallerin de doğru bir şekilde işlenmesine olanak tanır.
• Birim Kazanç (Unity Gain): Harici bileşen gerektirmeyen, G=1 kazançlı bir yapıya sahiptir.
• Geniş Kılıf Yapısı: SOIC-28 geniş kılıfı, yüksek gerilim atlamalarına karşı yeterli yalıtım mesafesi (creepage) sağlar.

Başlıca Kullanım Alanları

• Endüstriyel Proses Kontrolü (4-20mA Döngü İzolasyonu)
• Tıbbi Cihazlar (EKG, EEG gibi hasta izleme sistemleri)
• Motor Sürücülerinde Akım ve Gerilim Algılama
• Veri Toplama Sistemleri (DAQ)
• Test ve Ölçüm Ekipmanları
• Topraklama Döngüsü Kırıcı (Ground Loop Eliminator)

Sık Sorulan Sorular (SSS)

Soru: Galvanik izolasyon neden önemlidir?
→ Galvanik izolasyon, bir devrenin iki bölümü arasında doğrudan bir elektrik akım yolu olmamasını sağlar. Bu, üç ana nedenle önemlidir: 1) Yüksek gerilimli taraftan alçak gerilimli tarafa (veya kullanıcıya) tehlikeli akımların geçmesini önleyerek güvenlik sağlar. 2) Farklı toprak potansiyelleri arasındaki akımların (toprak döngüsü) sinyali bozmasını engeller. 3) Yüksek ortak mod gürültüsünü reddeder.

Soru: Bu amplifikatörün kazancı ayarlanabilir mi?
→ ISO122U, birim kazanç (G=1) için tasarlanmıştır ve kazancı dahili olarak sabittir. Kazanç gerektiren uygulamalarda, ISO122U'nun girişine veya çıkışına harici bir op-amp devresi eklenerek istenilen kazanç elde edilebilir.

Hassas ölçüm sistemlerinizi ISO122U'nun üstün galvanik izolasyon yeteneği ile gürültüden ve yüksek gerilim risklerinden koruyun!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve uygulama notları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
