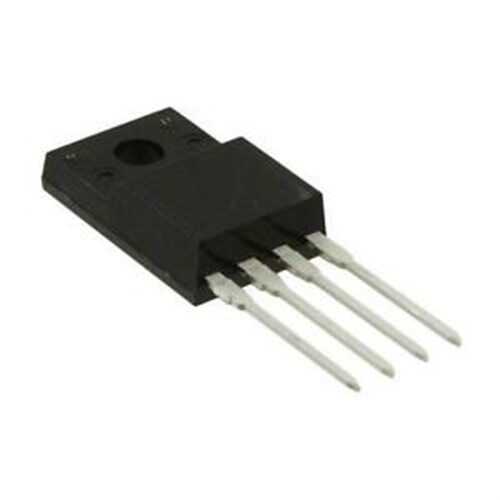

KA1H0380R - 1H0380R TO-220F-4L

KA1H0380R (veya 1H0380R), Fairchild (ON Semiconductor) tarafından geliştirilmiş bir Fairchild Power Switch (FPS) serisi entegredir. Bu ürün, bir PWM kontrolör ile yüksek gerilimli bir SenseFET'i tek bir pakette birleştirir. TO-220F-4L (izoleli) kılıfı sayesinde, harici bir izolasyon pedi gerektirmeden doğrudan soğutucuya monte edilebilir. Özellikle 30W altındaki off-line anahtarlamalı güç kaynakları (SMPS) için yüksek performanslı ve düşük maliyetli bir çözüm sunar.

KA1H0380R'nin Özellikleri ve Avantajları

• Entegre Tasarım: PWM kontrolcü ve 800V dayanımlı SenseFET'i bir araya getirerek devre karmaşıklığını ve komponent sayısını azaltır.
• Burst Mod Çalışma: Düşük yük koşullarında ve bekleme modunda güç tüketimini minimize etmek için burst moduna geçer.
• Dahili Korumalar: Aşırı yük koruması (OLP), aşırı gerilim koruması (OVP), anormal aşırı akım koruması (AOCP) ve termal kapatma (TSD) gibi kapsamlı koruma özellikleri içerir.
• Dahili Soft-Start: Başlangıç anındaki stresi azaltarak güvenilirliği artırır.
• İzoleli Kılıf: TO-220F-4L paketi, ek izolasyon malzemesi olmadan soğutucuya güvenli montaj imkanı sağlar.

Başlıca Kullanım Alanları

• Uydu Alıcısı (STB) Güç Kaynakları
• DVD ve Blu-ray Oynatıcı Adaptörleri
• Yardımcı (Auxiliary) Güç Kaynakları (örneğin TV ve PC'lerdeki standby güç katları)
• Düşük Güçlü AC/DC Adaptörler ve Şarj Cihazları
• Endüstriyel Cihazlar için Güç Modülleri

Sık Sorulan Sorular (SSS)

Soru: KA1H0380R ile KA1M0380R arasındaki fark nedir?
→ Her iki entegre de benzer işleve sahiptir ancak genellikle RDS(on) (MOSFET'in iletimdeki direnci) ve akım limitleri gibi parametrelerde küçük farklılıklar olabilir. KA1H serisi genellikle daha yüksek gerilim dayanımına (800V) sahiptir. Projeniz için doğru olanı seçmek adına datasheet'leri karşılaştırmak önemlidir.

Soru: Bu entegre neden 4 bacaklıdır?
→ Dört bacak; Drain (yüksek gerilim girişi), GND (toprak), VCC (kontrolcü beslemesi) ve Feedback (geri besleme) pinlerinden oluşur. Bu yapı, flyback tipi bir SMPS'in minimum harici komponent ile tasarlanmasını sağlar.

KA1H0380R ile düşük güçlü SMPS tasarımlarınızda yüksek verimlilik ve güvenilirlik elde edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
