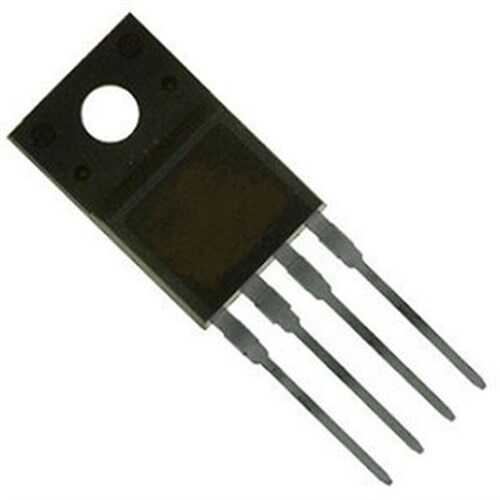

KA1H0565R - 1H0565R TO-220F-4L

KA1H0565R, ON Semiconductor (eski Fairchild) tarafından geliştirilen ve Fairchild Power Switch (FPS™) ailesinin bir üyesi olan, TO-220F-4L kılıfında bir güç anahtarlama entegresidir. Bu komponent, özellikle 150W'a kadar olan çevrimdışı anahtarlamalı güç kaynağı (SMPS) uygulamaları için tasarlanmıştır. Yüksek gerilim SenseFET'ini ve akım modlu bir PWM kontrolörünü tek bir çipte birleştirerek harici bileşen sayısını önemli ölçüde azaltır.

KA1H0565R'nin Özellikleri ve Avantajları

• Entegre SenseFET: 650V dayanımına sahip, yüksek hızlı bir güç MOSFET'i içerir, bu da harici bir anahtarlama elemanına olan ihtiyacı ortadan kaldırır.
• Akım Modu Kontrolü: Daha iyi hat regülasyonu ve döngü kararlılığı sağlayan akım modu kontrol mimarisine sahiptir.
• Geniş Koruma Fonksiyonları: Aşırı yük koruması (OLP), aşırı akım koruması (OCP), aşırı gerilim koruması (OVP) ve termal kapatma (TSD) gibi kapsamlı güvenlik özellikleri içerir.
• Dahili Yavaş Başlatma (Soft-Start): Devreye ilk güç verildiğinde oluşabilecek ani akım yükselmelerini engelleyerek bileşenlerin ömrünü uzatır.
• Otomatik Yeniden Başlatma Modu: Bir hata durumu oluştuğunda, entegre koruma moduna geçer ve hata ortadan kalktığında otomatik olarak normal çalışmasına döner.

Başlıca Kullanım Alanları

• LCD/LED TV ve Monitör Güç Kaynakları
• PC Yardımcı Güç Kaynakları (Aux Power)
• Set Üstü Kutu (STB) ve DVD Oynatıcı Adaptörleri
• Yazıcı ve Tarayıcı Güç Devreleri
• Endüstriyel Ekipman Güç Kaynakları

Sık Sorulan Sorular (SSS)

FPS™ (Fairchild Power Switch) ne anlama geliyor?
→ FPS™, PWM kontrolcüsü ile yüksek voltajlı bir güç SenseFET'ini tek bir pakette birleştiren entegre çözümler serisinin ticari markasıdır. Bu, tasarımı basitleştirir, performansı artırır ve devre kartında yer kazandırır.

TO-220F-4L kılıfındaki 'F' ve '4L' neyi ifade eder?
→ 'F' (Fully-packed), kılıfın plastik ile tamamen yalıtıldığını, bu sayede ek bir izolatör olmadan soğutucuya monte edilebileceğini belirtir. '4L' (4-Lead), kılıfın 4 adet bacağa sahip olduğunu gösterir.

KA1H0565R ile daha az bileşen kullanarak güvenilir ve yüksek performanslı SMPS tasarımları gerçekleştirin.

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
