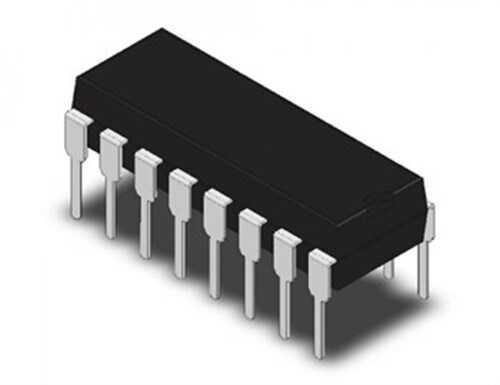

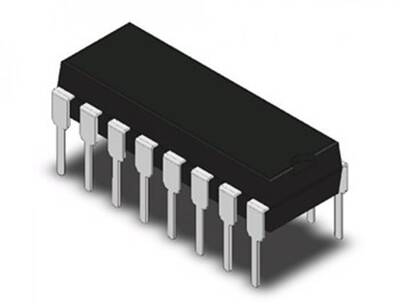

KA7500B DIP-16

KA7500B, anahtarlamalı güç kaynaklarının (SMPS) kontrolü için tasarlanmış, endüstri standardı bir Darbe Genişlik Modülasyonu (PWM) kontrol entegresidir. Efsanevi TL494'ün bir muadili olan bu entegre, basitliği, esnekliği ve güvenilirliği ile yıllardır güç kaynağı tasarımlarının temel taşlarından biri olmuştur. KA7500B, iki hata amplifikatörü, dahili bir osilatör, bir dead-time (ölü zaman) kontrol karşılaştırıcısı ve push-pull veya single-ended konfigürasyonlarda çalışabilen iki NPN çıkış transistörü içerir. DIP-16 kılıfı, prototipleme ve delik içi montaj için kolaylık sağlar.

KA7500B'nin Özellikleri ve Avantajları

• Tam PWM Kontrol Devresi: Güç kaynağı tasarımı için gerekli tüm temel blokları tek bir çipte toplar.
• Dahili Lineer Osilatör: Sadece harici bir direnç (RT) ve kapasitör (CT) ile çalışma frekansı kolayca ayarlanabilir.
• Çift Hata Amplifikatörü: Hem voltaj hem de akım geri beslemesini aynı anda izleyerek hassas regülasyon ve koruma sağlar.
• Ayarlanabilir Ölü Zaman (Dead-Time) Kontrolü: Push-pull konfigürasyonlarda çıkış transistörlerinin aynı anda iletime geçmesini (shoot-through) önleyerek sistemi korur.
• Esnek Çıkış Yapısı: Çıkış kontrol pini sayesinde, çıkışlar ortak emetör (single-ended) veya ortak kolektör (push-pull) olarak yapılandırılabilir.
• Geniş Besleme Voltajı Aralığı: 7V ile 40V arasında geniş bir besleme aralığında stabil bir şekilde çalışır.

Başlıca Kullanım Alanları

• PC Güç Kaynakları (ATX PSUs)
• DC-DC Dönüştürücüler (Buck, Boost, Flyback)
• Akü Şarj Cihazları
• Solar İnvertörler ve Güç Sistemleri
• Endüstriyel Güç Kaynakları
• Genel Amaçlı PWM Kontrol Uygulamaları

Sık Sorulan Sorular (SSS)

KA7500B ile TL494 tamamen aynı mıdır? Birbirinin yerine kullanılabilir mi?
→ Evet, KA7500B ve TL494 pin uyumlu ve fonksiyonel olarak birbirinin muadilidir. Çoğu uygulamada doğrudan birbirinin yerine kullanılabilirler. Üreticiden üreticiye elektriksel karakteristiklerde çok küçük farklılıklar olabilir, ancak genel işlevsellikleri aynıdır.

Çıkış frekansını nasıl hesaplayabilirim?
→ Çıkış frekansı, osilatör frekansının yarısıdır (dahili flip-flop nedeniyle). Osilatör frekansı ise yaklaşık olarak F_osc ≈ 1 / (RT * CT) formülü ile hesaplanır. Burada RT ohm, CT ise farad cinsindendir. Datasheet'te daha hassas hesaplama için grafikler bulunur.

Güç kaynağı tasarımlarınızda endüstri standardı KA7500B ile güvenilir ve maliyet-etkin çözümler geliştirin.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler, pin yapılandırması ve elektriksel karakteristikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
