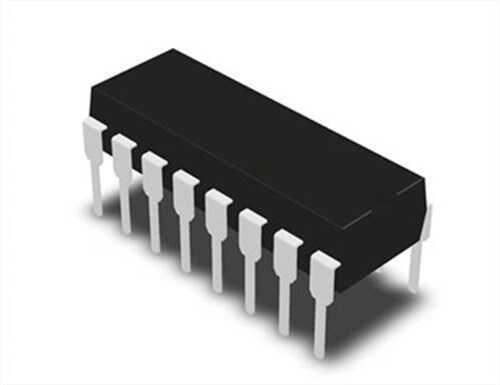

KIA494AP DIP-16 PWM Kontrol Entegresi

KIA494AP, endüstri standardı haline gelmiş TL494'ün bir muadili olan, son derece çok yönlü bir sabit frekanslı PWM kontrol entegresidir. İki hata yükselteci ve dahili osilatörü ile push-pull veya single-ended topolojilerde kullanılabilen bu entegre, güç kaynakları ve DC-DC dönüştürücüler için esnek bir çözüm sunar. DIP-16 kılıfı ile prototipleme için idealdir.

KIA494AP'nin Özellikleri ve Avantajları

• Çift Hata Yükselteci: Hem voltaj hem de akım geri beslemesini aynı anda izleyerek hassas kontrol sağlar.
• Dahili Osilatör: Çalışma frekansı, sadece bir harici direnç (RT) ve kapasitör (CT) ile 1 kHz'den 300 kHz'e kadar ayarlanabilir.
• Ayarlanabilir Ölü Zaman (Dead-Time) Kontrolü: Push-pull tasarımlarda cross-conduction (shoot-through) riskini ortadan kaldırmak için ayarlanabilir ölü zaman imkanı sunar.
• Esnek Çıkış Konfigürasyonu: Çıkışlar, common-emitter veya emitter-follower modlarında çalışacak şekilde yapılandırılabilir.
• Geniş Besleme Voltajı Aralığı: 7V ile 40V arasında geniş bir besleme gerilimi aralığında çalışabilir.

Başlıca Kullanım Alanları

• PC Güç Kaynakları (ATX SMPS)
• Genel Amaçlı Anahtarlamalı Güç Kaynakları (SMPS)
• DC-DC Dönüştürücüler (Buck, Boost, Flyback)
• Akü Şarj Cihazları
• Inverter Devreleri

Sık Sorulan Sorular (SSS)

Soru: KIA494AP, TL494 ile tamamen aynı mıdır?
→ Cevap: Evet, KIA494AP, Texas Instruments'ın TL494'ü ile pin-uyumlu ve fonksiyonel olarak eşdeğer bir entegredir. Genellikle birbirlerinin yerine doğrudan kullanılabilirler, ancak her zaman datasheet'leri karşılaştırmak en iyi uygulamadır.

Soru: Bu entegre ile çıkış voltajı nasıl ayarlanır?
→ Cevap: Çıkış voltajı, bir voltaj bölücü direnç ağı kullanılarak hata yükselteçlerinden birinin girişine geri beslenir. Bu dirençlerin oranı değiştirilerek çıkış voltajı hassas bir şekilde ayarlanabilir.

Güç elektroniği projelerinizde KIA494AP'nin kanıtlanmış güvenilirliği ve esnekliğinden yararlanın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
