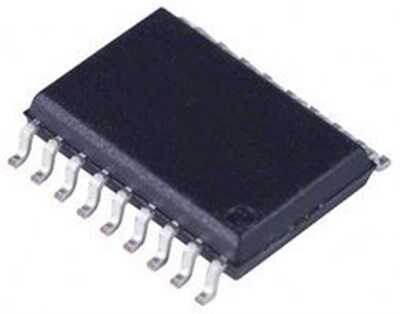

L4981BD SOP-20

L4981BD, STMicroelectronics tarafından üretilen, yüksek performanslı bir Güç Faktörü Düzeltme (PFC) kontrol entegresidir. Ortalama akım modu kontrol mimarisini kullanan bu entegre, anahtarlamalı güç kaynaklarının (SMPS) giriş katında kullanılarak güç faktörünü 1'e yakın bir değere getirir ve şebekeden çekilen akım harmoniklerini azaltır. SOP-20 kılıfındaki bu ürün, uluslararası enerji standartlarına (örn: EN61000-3-2) uyumlu güç kaynakları tasarlamak için vazgeçilmezdir.

L4981BD'nin Özellikleri ve Avantajları

• Ortalama Akım Modu Kontrolü: Şebeke akımının sinüs formunu hassas bir şekilde takip etmesini sağlayarak çok düşük Toplam Harmonik Distorsiyon (THD) sunar.
• Yüksek Güç Faktörü: Güç faktörünü tipik olarak 0.99'un üzerine çıkarır.
• Geniş Giriş Voltajı Uyumluluğu: Evrensel AC giriş (85V-265V) uygulamaları için idealdir.
• Entegre Koruma Devreleri: Çıkış aşırı gerilim koruması, geri besleme devresi arıza tespiti ve düşük gerilim kilitleme (UVLO) gibi özellikler içerir.
• Yüksek Akım Totem Pole Çıkışı: Güç MOSFET'ini verimli bir şekilde sürebilme yeteneği.
• Yüzey Montaj Paketi: SOP-20 kılıfı, kompakt ve otomatik montaja uygun tasarımlar sağlar.

Başlıca Kullanım Alanları

• Bilgisayar Güç Kaynakları (PSU)
• LCD/LED TV ve Monitör Güç Katları
• Yüksek Güçlü LED Sürücüler
• Endüstriyel Güç Kaynakları ve Server'lar
• Telekomünikasyon Ekipmanları
• Enerji Standartlarına Uyumlu Tüm SMPS Uygulamaları

Sık Sorulan Sorular (SSS)

Soru: Güç Faktörü Düzeltme (PFC) neden gereklidir?
→ Standart SMPS'ler şebekeden darbeli akımlar çeker, bu da harmonikler oluşturarak şebekeyi kirletir ve verimsizliğe yol açar. PFC devresi, çekilen akımın şeklini şebeke geriliminin şekline (sinüs) benzeterek bu sorunu çözer. Birçok ülkede belirli bir gücün üzerindeki elektronik cihazlar için PFC zorunludur.

Soru: L4981BD ile L4981AD arasındaki fark nedir?
→ L4981 ailesindeki 'A' ve 'B' versiyonları genellikle çalışma sıcaklığı aralığı veya bazı elektriksel parametrelerde küçük farklılıklar gösterir. Örneğin 'B' versiyonu, 'A' versiyonuna göre daha hassas referans gerilimi toleranslarına sahip olabilir. Proje gereksinimlerinize göre uygun olanı seçmek için datasheet karşılaştırması yapılmalıdır.

L4981BD PFC kontrolcüsü ile uluslararası standartlara uygun, verimli ve temiz enerji tüketen güç kaynakları geliştirin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
