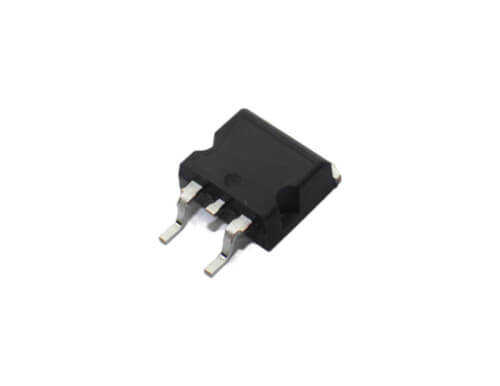

L7805CDTR(XBLW) - L7805 D2PAK

L7805CDTR, elektronik devrelerde en çok kullanılan bileşenlerden biri olan, yüksek performanslı bir pozitif voltaj regülatörüdür. Girişine uygulanan daha yüksek ve dalgalı bir DC voltajı, kararlı ve temiz bir sabit 5V çıkışa dönüştürür. Bu lineer regülatör, D2PAK yüzey montaj kılıfı sayesinde PCB üzerine doğrudan monte edilebilir ve iyi bir termal performans sunarak birçok dijital ve analog devre için güvenilir bir güç kaynağı görevi görür.

L7805CDTR(XBLW)'nin Özellikleri ve Avantajları

• Sabit 5V Çıkış: Mikrodenetleyiciler, TTL ve birçok dijital entegre için standart olan kararlı 5V çıkış sağlar.
• Yüksek Akım Kapasitesi: Uygun soğutma ile 1A'in üzerinde (tipik 1.5A) çıkış akımı verebilir.
• Dahili Korumalar: Aşırı ısınmaya karşı termal kapatma ve kısa devre koruma özellikleri ile hem kendini hem de devreyi korur.
• Geniş Giriş Voltajı Aralığı: 7V ile 35V arasındaki giriş voltajlarını regüle edebilir, bu da esnek bir kullanım sunar.
• D2PAK Kılıf: Yüzey montaj (SMD) kılıfı, otomatik dizgiye uygun olup PCB'nin bakır alanı üzerinden ısıyı dağıtarak soğutmaya yardımcı olur.
• Kullanım Kolaylığı: Sadece giriş, çıkış ve toprak olmak üzere 3 bacağı ve birkaç harici kapasitör ile kolayca devreye alınabilir.

Başlıca Kullanım Alanları

• Mikrodenetleyici (Arduino, PIC) ve geliştirme kartları için güç kaynağı
• Sensörler ve modüller için lokal voltaj regülasyonu
• Dijital mantık devrelerinin beslenmesi
• Prototipleme ve hobi elektroniği projeleri
• Otomotiv elektroniği ve endüstriyel uygulamalar

Sık Sorulan Sorular (SSS)

7805 regülatör neden ısınıyor?
→ L7805 bir lineer regülatördür, yani giriş voltajı ile çıkış voltajı arasındaki farkı ısı olarak harcar. Örneğin, 12V girişle 1A akım çekiyorsanız, (12V - 5V) * 1A = 7 Watt ısı ortaya çıkar. Bu nedenle, özellikle yüksek giriş voltajı veya yüksek akım durumlarında soğutucu kullanmak zorunludur.

L7805 kullanırken harici kapasitör kullanmalı mıyım?
→ Evet, kesinlikle tavsiye edilir. Genellikle giriş pinine 0.33µF ve çıkış pinine 0.1µF değerinde kapasitörler bağlanır. Bu kapasitörler, voltaj dalgalanmalarını filtreleyerek regülatörün kararlılığını artırır ve gürültüyü azaltır.

Elektronik devrelerinize kararlı ve güvenilir bir 5V güç kaynağı sağlamak için endüstri standardı çözüm!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
