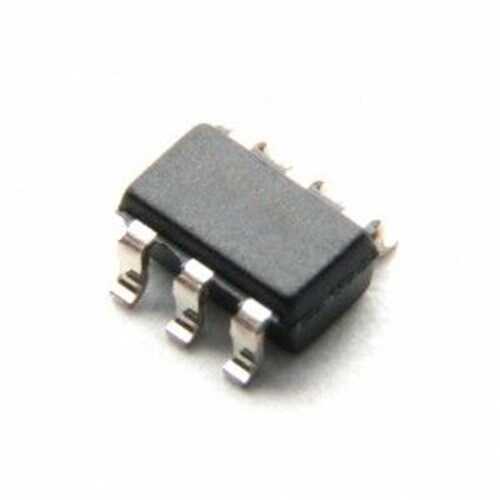

LD7550AIL SOT-23/6

LD7550AIL, düşük maliyetli ve yüksek performanslı bir PWM (Darbe Genişlik Modülasyonu) kontrolcüsü entegresidir. Özellikle düşük güçteki AC/DC çeviriciler ve adaptörler için tasarlanmıştır. Akım modu kontrolü ve 'yeşil mod' (green-mode) gibi özellikleri sayesinde yüksek verimlilik sunar. Ultra kompakt SOT-23/6 kılıfı, yerden kısıtlı tasarımlar için mükemmel bir çözümdür.

LD7550AIL'nin Özellikleri ve Avantajları

• Yeşil Mod Çalışma: Düşük yük koşullarında anahtarlama frekansını düşürerek bekleme modundaki güç tüketimini minimize eder.
• Düşük Başlangıç Akımı: Çok düşük başlangıç akımı (tipik 5uA) sayesinde hızlı ve verimli bir başlangıç sağlar.
• Dahili Eğim Telafisi: Yüksek görev çevrimlerinde kararlılığı artırmak için dahili eğim telafisi (slope compensation) devresine sahiptir.
• Kapsamlı Koruma: Aşırı yük koruması (OLP), aşırı gerilim koruması (OVP) ve lider kenar körleme (leading-edge blanking) gibi özellikler içerir.
• Kompakt Kılıf: SOT-23-6 paketi, mobil şarj cihazları gibi minyatür tasarımlarda kullanılmasını kolaylaştırır.

Başlıca Kullanım Alanları

• Cep telefonu ve tablet şarj adaptörleri
• Set üstü kutusu (STB) güç kaynakları
• ADSL modem adaptörleri
• DVD/Blu-ray oynatıcı güç kaynakları
• Yardımcı (auxiliary) ve bekleme (standby) güç devreleri

Sık Sorulan Sorular (SSS)

'Yeşil Mod' (Green-Mode) tam olarak ne işe yarar?
→ Cihaz bekleme modundayken veya çok az güç çekerken, entegre anahtarlama frekansını otomatik olarak düşürür. Bu, gereksiz anahtarlama kayıplarını ortadan kaldırarak enerji verimliliği standartlarını (örn. Energy Star) karşılamaya yardımcı olur.

Bu entegre izoleli mi yoksa izolesiz mi tasarımlar içindir?
→ LD7550AIL, genellikle flyback topolojisi gibi izoleli SMPS tasarımlarında kullanılır. Bu, çıkış tarafının şebeke geriliminden elektriksel olarak yalıtılmasını sağlayarak güvenliği artırır.

Kompakt ve enerji verimli güç adaptörleri tasarlamak için LD7550AIL'nin sunduğu üstün performanstan yararlanın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En güncel ve kesin teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
