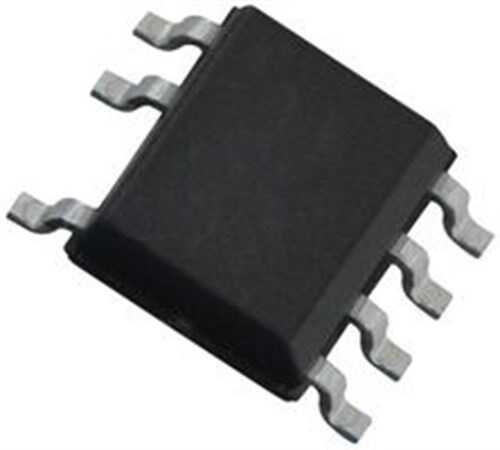

LD7752GR SOIC-7 Yeşil Mod PWM Kontrolcüsü

LD7752GR, özellikle AC/DC adaptörler ve şarj cihazları gibi uygulamalar için tasarlanmış, yüksek performanslı bir PWM (Darbe Genişlik Modülasyonu) kontrol entegresidir. 'Yeşil Mod' (Green Mode) çalışma özelliği sayesinde, yüksüz veya düşük yük durumlarında güç tüketimini önemli ölçüde azaltarak enerji verimliliği standartlarını karşılamaya yardımcı olur. Kapsamlı koruma özellikleri ve entegre devreleri ile daha az harici bileşen gerektiren, verimli ve güvenilir güç kaynağı tasarımları sunar.

LD7752GR'nin Özellikleri ve Avantajları

• Yeşil Mod Çalışması: Düşük yük koşullarında çalışma frekansını düşürerek bekleme modundaki güç tüketimini minimize eder.
• Entegre Koruma Fonksiyonları: Aşırı Yük Koruması (OLP), Aşırı Voltaj Koruması (OVP) ve Aşırı Sıcaklık Koruması (OTP) gibi özelliklerle sistemi güvende tutar.
• Yüksek Gerilim Başlatma Devresi: Harici bir başlatma direncine olan ihtiyacı ortadan kaldırarak güç kaybını azaltır ve devre tasarımını basitleştirir.
• Frekans Titreşimi (Frequency Jittering): Elektromanyetik girişimi (EMI) azaltarak EMI filtre tasarımını kolaylaştırır.
• Sürücü Kapasitesi: Güç MOSFET'ini verimli bir şekilde sürebilmek için yeterli akım kapasitesine sahiptir.
• Kompakt SOIC-7 Paket: Yerden tasarruf sağlayan kompakt tasarımlar için idealdir.

Başlıca Kullanım Alanları

• Dizüstü bilgisayar ve tablet adaptörleri
• Cep telefonu şarj cihazları
• Set-top box, DVD/Blu-ray oynatıcı güç kaynakları
• Açık kasa (open-frame) anahtarlamalı güç kaynakları (SMPS)
• LED aydınlatma sürücüleri

Sık Sorulan Sorular (SSS)

Soru: 'Yeşil Mod' veya 'Burst Mode' tam olarak ne işe yarar?
→ Cevap: Cihaz bekleme modundayken veya çok az güç çekerken, bu mod kontrolcünün anahtarlamayı kısa aralıklarla 'patlamalar' halinde yapmasını sağlar. Bu sayede anahtarlama kayıpları büyük ölçüde azalır ve uluslararası enerji verimliliği standartlarının (örneğin Energy Star) gerektirdiği düşük bekleme gücü tüketimi (genellikle <0.1W) hedeflerine ulaşılır.

Soru: Bu entegre ile ne kadar güçlü bir adaptör yapabilirim?
→ Cevap: LD7752GR, genellikle 90W'a kadar olan flyback tipi güç kaynağı tasarımlarında kullanılır. Ancak nihai güç kapasitesi, kullanılan güç MOSFET'i, trafo tasarımı ve soğutma gibi diğer devre bileşenlerine bağlıdır.

Enerji verimli, kompakt ve güvenilir güç kaynağı tasarımları için LD7752GR PWM kontrolcüsünü seçin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
