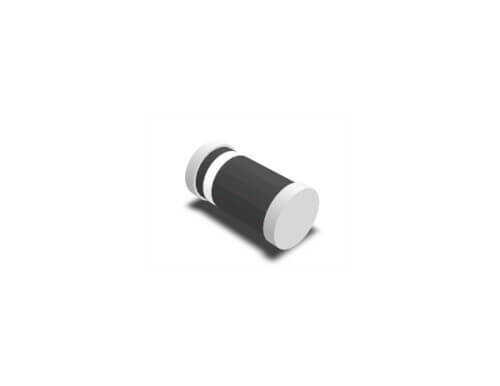

LL4004 1A 400V DO-213AB Standart Diyot

LL4004 1A 400V Standart Diyot, popüler 1N4004 diyotunun yüzey montajlı (SMD) versiyonu olup, genel amaçlı doğrultma uygulamaları için güvenilir ve ekonomik bir çözümdür. 400V'luk ters gerilim dayanımı ve 1A akım kapasitesi ile çok sayıda güç kaynağı, adaptör ve elektronik kart üzerinde standart bir bileşen olarak yer alır. DO-213AB (MELF) kılıfı, sağlam ve verimli bir performans sunar.

LL4004 1A 400V Standart Diyot'nin Özellikleri ve Avantajları

• 400V Ters Gerilim Kapasitesi: Birçok AC/DC dönüştürücü ve şebeke bağlantılı düşük güç uygulamaları için yeterli gerilim dayanımı sağlar.
• 1A İleri Yön Akımı: 1 Amper'lik akım taşıma kapasitesi, onu genel amaçlı devreler için çok yönlü bir seçenek yapar.
• MELF SMD Kılıf (DO-213AB): Mükemmel termal performansı ve mekanik dayanıklılığı ile bilinen kurşunsuz MELF kılıf, uzun ömürlü bir kullanım sunar.
• 1N4004 SMD Muadili: Geleneksel delik montajlı 1N4004 tasarımlarını modernize etmek için mükemmel, pin-uyumlu bir alternatiftir.
• Düşük İleri Gerilim Düşümü: Standart silikon diyotlar için tipik olan düşük Vf değeri sayesinde enerji verimliliğini korur.
• Ekonomik ve Erişilebilir: Yaygın olarak bulunabilen ve uygun fiyatlı bir bileşen olması, seri üretim ve prototipleme için idealdir.

Başlıca Kullanım Alanları

• Genel amaçlı doğrultma ve yarım/tam dalga doğrultucular
• Ters polarite koruma devreleri
• Güç adaptörleri ve şarj cihazları
• Röle bobinleri için serbest geçiş diyotu
• Tüketici elektroniği ve endüstriyel kontrol kartları

Sık Sorulan Sorular (SSS)

Soru: LL4004 ile LL4007 arasındaki fark nedir? İkisini birbirinin yerine kullanabilir miyim?
→ Temel fark ters gerilim dayanımıdır; LL4004 400V, LL4007 ise 1000V'dur. LL4007'yi her zaman LL4004'ün yerine kullanabilirsiniz çünkü daha yüksek bir gerilim dayanımına sahiptir. Ancak, LL4004'ü 400V'tan daha yüksek gerilimlerin olabileceği bir devrede LL4007 yerine kullanamazsınız.

Soru: Bu diyot yüksek frekanslı SMPS devrelerinde kullanılır mı?
→ Hayır, LL4004 standart bir toparlanma süresine sahiptir. Yüksek frekanslı (genellikle >50 kHz) anahtarlamalı güç kaynaklarında (SMPS) verimsizliğe ve aşırı ısınmaya neden olur. Bu tür uygulamalar için 'Fast', 'Super-fast' veya 'Schottky' diyotlar tercih edilmelidir.

Güvenilir ve ekonomik bir doğrultucu çözümü arıyorsanız, LL4004 MELF diyot projeleriniz için kanıtlanmış bir seçimdir!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
