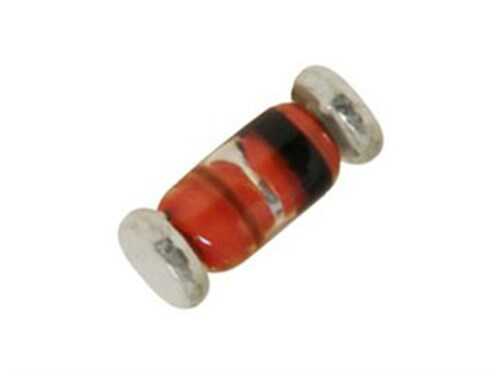

LL4148 150MA 100V SOD-80 Fast Switching Diyot

LL4148, efsanevi 1N4148 sinyal diyotunun yüzey montaj (SMD) versiyonudur. Düşük akım ve yüksek hızlı anahtarlama gerektiren devreler için evrensel bir çözüm sunar. SOD-80 (MiniMELF) kılıfı içindeki bu Fast Switching (Hızlı Anahtarlama) diyotu, 150mA sürekli akım ve 100V tepe ters gerilim değerleri ile sinyal işleme, mantık devreleri ve genel amaçlı anahtarlama görevleri için vazgeçilmez bir komponenttir.

LL4148'in Özellikleri ve Avantajları

• Çok Hızlı Anahtarlama Süresi: Sadece 4 nanosaniye (ns) gibi son derece düşük bir ters toparlanma süresine sahiptir.
• Kompakt SMD Kılıf: SOD-80 (MiniMELF) kılıfı, modern, yoğun baskı devre kartlarında (PCB) yerden tasarruf sağlar.
• Düşük Kapasitans: Yüksek frekanslı sinyallerin bozulmadan geçmesine olanak tanır.
• Yüksek Güvenilirlik: Kanıtlanmış tasarımı ve cam pasivasyonlu yapısı sayesinde uzun ömürlü ve kararlı bir performans sunar.
• Evrensel Kullanım: Geniş uygulama yelpazesi sayesinde elektronik tasarımcıların en çok tercih ettiği sinyal diyotlarından biridir.

Başlıca Kullanım Alanları

• Yüksek Hızlı Sinyal İşleme
• Dijital Mantık Devreleri
• Sinyal Doğrultma ve Kırpma
• Genel Amaçlı Anahtarlama
• Telekomünikasyon Ekipmanları ve Bilgisayar Donanımları

Sık Sorulan Sorular (SSS)

LL4148 ile 1N4148 arasındaki fark nedir?
→ Elektriksel olarak neredeyse aynı özelliklere sahiptirler. Temel fark kılıf yapısıdır. 1N4148, bacaklı (through-hole) bir diyotken, LL4148 yüzeye monte (SMD) versiyonudur ve otomatik dizgi makineleri için daha uygundur.

SOD-80 (MiniMELF) kılıfın montajı zor mudur?
→ SOD-80 kılıfı, SOT-23 gibi kanatlı kılıflara göre biraz daha farklı bir lehimleme tekniği gerektirir. Ancak standart SMD lehimleme ekipmanları ve sıcak hava istasyonları ile kolayca monte edilebilir. Silindirik yapısı termal strese karşı daha dayanıklıdır.

Hassas ve hızlı sinyal işleme devreleriniz için endüstri standardı LL4148 diyotunu tercih edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
