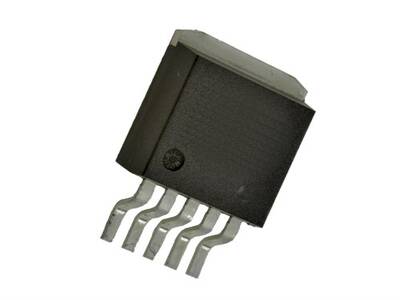

LM2575HVS-ADJ D2PAK/5 Ayarlanabilir Voltaj Regülatörü

LM2575HVS-ADJ, yüksek verimli bir adım düşürücü (step-down/buck) anahtarlamalı voltaj regülatörüdür. Bu model, standart versiyonlardan iki önemli özelliği ile ayrılır: 'HV' (High Voltage) ibaresi 60V'a kadar yüksek giriş voltajı ile çalışabildiğini, 'ADJ' (Adjustable) ibaresi ise çıkış voltajının harici dirençler ile istenilen bir değere ayarlanabildiğini belirtir. 1A akım kapasitesi ve D2PAK/5 kılıfı ile geniş bir uygulama yelpazesi için güçlü ve esnek bir güç yönetimi çözümü sunar.

LM2575HVS-ADJ'nin Özellikleri ve Avantajları

• Yüksek Giriş Voltajı (HV): 60V'a kadar olan giriş voltajlarını destekleyerek endüstriyel ve otomotiv gibi zorlu ortamlar için idealdir.
• Ayarlanabilir Çıkış Voltajı (ADJ): Çıkış voltajı, 1.23V ile 57V arasında geniş bir aralıkta iki harici direnç ile hassas bir şekilde ayarlanabilir.
• Yüksek Verimlilik: Anahtarlamalı yapısı sayesinde, özellikle yüksek giriş voltajlarından düşük çıkış voltajlarına dönüşümde lineer regülatörlere göre çok daha verimlidir.
• Dahili Koruma Mekanizmaları: Termal kapatma ve akım sınırlama gibi entegre koruma özellikleri güvenli bir çalışma sağlar.
• Kolay Tasarım: Minimum harici komponent gerektirir ve datasheet'te detaylı tasarım prosedürleri mevcuttur.

Başlıca Kullanım Alanları

• Yüksek Voltajlı Ön Regülatör Devreleri
• Endüstriyel Kontrol ve Otomasyon Sistemleri (24V/48V hatlar)
• Otomotiv Elektroniği (12V/24V akü sistemleri)
• Telekomünikasyon Ekipmanları
• Lineer Regülatörler için Yüksek Verimli Değiştirme
• Özelleştirilmiş Voltaj Gerektiren Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: Çıkış voltajını nasıl ayarlarım?
→ Çıkış voltajı, entegrenin 'Feedback' pini ile toprak arasına bağlanan bir voltaj bölücü direnç devresi ile ayarlanır. Bu iki direncin (R1 ve R2) oranı, çıkış voltajını belirler. Datasheet'te bu hesaplama için gerekli formül ve örnekler bulunmaktadır.

Soru: HV (High Voltage) versiyonunu kullanmanın avantajı nedir?
→ HV versiyonu, standart 40V'luk versiyonların dayanamayacağı daha yüksek giriş voltajlarına ve bu hatlarda oluşabilecek anlık voltaj tepe noktalarına (transients) karşı daha fazla dayanıklılık ve güvenlik payı sunar. Bu, özellikle 24V ve üzeri endüstriyel veya otomotiv sistemlerinde kritik bir avantajdır.

Yüksek giriş voltajlı ve özel çıkış voltajı gerektiren projeleriniz için LM2575HVS-ADJ'nin esnekliğini ve gücünü keşfedin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
