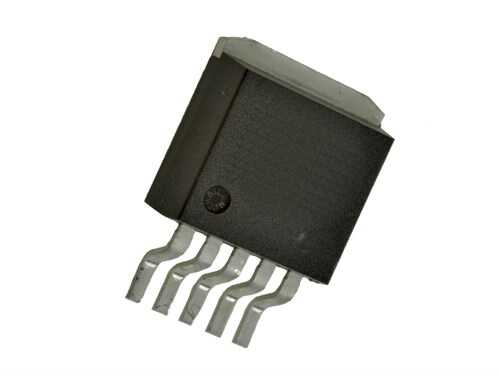

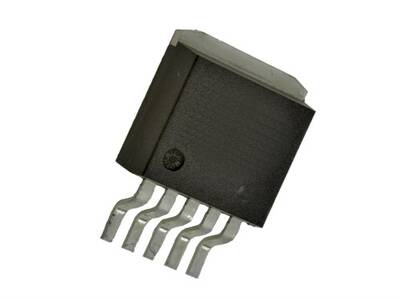

LM2576S-12 D2PAK/5

LM2576S-12, National Semiconductor (şimdi Texas Instruments) tarafından üretilen, yüksek verimli bir step-down (buck) voltaj regülatörüdür. Bu entegre, daha yüksek bir giriş voltajını sabit ve kararlı bir 12V DC çıkışa düşürmek için tasarlanmıştır. D2PAK-5 yüzey montaj kılıfı, iyi bir termal performans ve kompakt tasarımlar için idealdir.

LM2576S-12 D2PAK/5'nin Özellikleri ve Avantajları

• Sabit 12V Çıkış: Harici geri besleme dirençlerine ihtiyaç duymadan doğrudan 12V çıkış sağlar.
• Yüksek Akım Kapasitesi: Yük üzerine 3A'e kadar akım sağlayabilme kapasitesine sahiptir.
• Geniş Giriş Voltaj Aralığı: 15V ile 40V arasındaki giriş voltajlarıyla çalışarak esneklik sunar.
• Yüksek Verimlilik: Lineer regülatörlere (örn. 7812) göre çok daha verimlidir, bu da daha az ısınma ve enerji tasarrufu anlamına gelir.
• Dahili Koruma Devreleri: Termal kapatma (thermal shutdown) ve akım sınırlama gibi dahili koruma özellikleri sayesinde güvenilir bir çalışma sunar.
• Kolay Kullanım: Minimum sayıda harici komponent gerektirir, bu da devre tasarımını basitleştirir.

Başlıca Kullanım Alanları

• Endüstriyel güç kaynakları ve kontrol devreleri
• Otomotiv elektroniği (12V sistemler için regülasyon)
• Telekomünikasyon ekipmanları
• Verimli ön-regülatör olarak lineer regülatörlerin beslemesi
• Ev elektroniği ve DIY projeleri

Sık Sorulan Sorular (SSS)

LM2576S-12 ile 7812 arasındaki temel fark nedir?
→ LM2576S-12 bir 'anahtarlamalı' (switching) regülatördür ve çok verimlidir. 7812 ise 'lineer' bir regülatördür, daha basittir ancak voltaj farkını ısı olarak harcadığı için verimsizdir. Yüksek akım gerektiren uygulamalarda LM2576S-12 tercih edilir.

Bu entegre için soğutucu kullanmam gerekir mi?
→ Yüksek akım (1.5A üzeri) çekildiğinde veya giriş-çıkış voltaj farkı yüksek olduğunda, entegrenin bağlı olduğu PCB bakır alanını genişleterek veya harici bir soğutucu kullanarak termal performansını artırmak şiddetle tavsiye edilir.

Güç kaynağı tasarımlarınızı LM2576S-12'nin yüksek verimliliği ve güvenirliği ile bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
