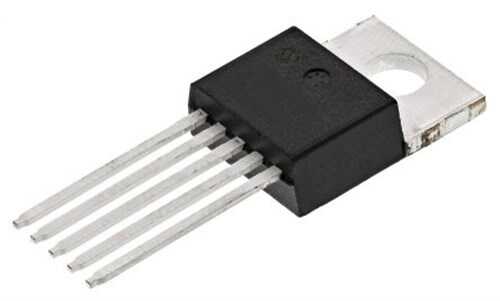

LM2585T-ADJ - LM2585T TO-220/5 Ayarlanabilir Step-Up/Flyback Regülatör

LM2585T-ADJ, çok yönlü bir anahtarlamalı voltaj regülatörüdür ve özellikle step-up (yükseltici) ve flyback topolojileri için tasarlanmıştır. Bu entegre, düşük bir giriş voltajını daha yüksek bir çıkış voltajına verimli bir şekilde dönüştürme yeteneğine sahiptir. TO-220/5 kılıfı sayesinde kolayca bir soğutucuya monte edilebilir, bu da yüksek güç uygulamalarında termal performansı artırır. Ayarlanabilir çıkış özelliği, onu sayısız tasarım için esnek bir çözüm haline getirir.

LM2585T-ADJ'nin Özellikleri ve Avantajları

• Çok Yönlü Topolojiler: Step-Up (Boost), Flyback, Forward ve Inverting (Ters Çevirici) gibi farklı dönüştürücü topolojilerinde kullanılabilir.
• Ayarlanabilir Çıkış: Harici bileşenler kullanılarak çıkış voltajı, uygulamanın gereksinimlerine göre hassas bir şekilde ayarlanabilir.
• Yüksek Anahtar Akımı: 3A'lik dahili anahtar akımı kapasitesi, yüksek çıkış gücü gerektiren uygulamaları destekler.
• Geniş Giriş Voltajı: 4V ile 40V arasındaki giriş voltajlarıyla çalışabilir.
• Soğutucu Uyumluluğu: TO-220 kılıfı, yüksek yük altında oluşan ısıyı dağıtmak için standart soğutucularla kolay montaj imkanı sağlar.
• Dahili Osilatör: Sabit 100 kHz frekansında çalışan dahili osilatör, tasarımı basitleştirir ve harici saat sinyali ihtiyacını ortadan kaldırır.

Başlıca Kullanım Alanları

• Boost (Step-Up) dönüştürücüler (Örn: 5V'tan 12V'a, 12V'tan 24V'a).
• İzoleli güç kaynakları için Flyback dönüştürücüler.
• LCD ekranlar için arka aydınlatma ve bias güç kaynakları.
• Telekomünikasyon sistemlerinde kullanılan -48V gibi negatif voltaj kaynakları (inverting topoloji).
• Otomotiv elektroniği uygulamaları.

Sık Sorulan Sorular (SSS)

Soru: Bu entegreyi voltaj düşürmek (step-down) için kullanabilir miyim?
→ Cevap: Hayır, LM2585T-ADJ temel olarak voltaj yükseltmek (step-up) veya flyback/inverting gibi özel topolojiler için tasarlanmıştır. Voltaj düşürmek için LM2576 veya LM2596 gibi bir step-down regülatör kullanmalısınız.

Soru: TO-220 kılıfının avantajı nedir?
→ Cevap: TO-220, 'through-hole' (delik içi montaj) bir kılıftır. Prototipleme ve manuel lehimleme için kolaylık sağlar. En büyük avantajı, metal tırnağı sayesinde yüksek güç altında ısındığında bir soğutucuya (heatsink) vidalanarak çok daha iyi termal performans elde edilebilmesidir.

Giriş voltajını yükseltmeniz gereken uygulamalarınız için güçlü ve esnek bir çözüm olan LM2585T-ADJ'yi keşfedin!

Not: Bu sayfadaki bilgiler yalnızca genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
