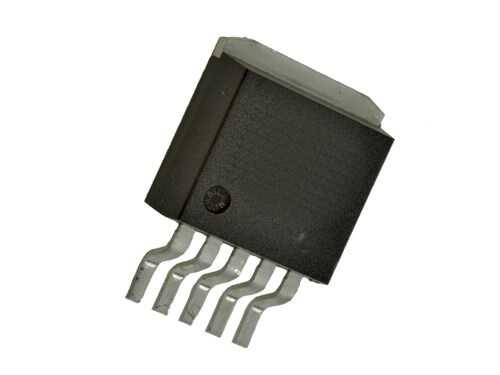

LM2595S-5 D2PAK/5

LM2595S-5, yüksek verimlilik gerektiren uygulamalar için geliştirilmiş, kullanımı kolay bir anahtarlamalı (switching) voltaj regülatörüdür. Bu entegre, bir 'buck' veya 'step-down' dönüştürücü olarak çalışır ve daha yüksek bir giriş voltajını verimli bir şekilde sabit 5V çıkış voltajına düşürür. D2PAK/TO-263 kılıfı sayesinde mükemmel termal performans sunan bu regülatör, yüksek verimlilik özelliği ile lineer regülatörlere kıyasla çok daha az ısı üretir.

LM2595S-5 D2PAK/5'nin Özellikleri ve Avantajları

• Yüksek Verimlilik: Genellikle %80'in üzerinde verimlilikle çalışarak enerji kaybını ve ısı üretimini minimize eder.
• Sabit 5V Çıkış: TTL ve CMOS mantık devreleri, mikrodenetleyiciler ve USB destekli projeler için standart 5V çıkışı sağlar.
• 1A Çıkış Akımı Kapasitesi: Birçok orta güçteki uygulama için yeterli olan 1 Amper'e kadar yük akımı sürebilir.
• Geniş Giriş Voltaj Aralığı: 4.5V ile 40V arasında geniş bir giriş voltajı aralığına sahiptir, bu da onu çok yönlü kılar.
• D2PAK Yüzey Montaj Kılıfı: İyi bir termal bağlantı sağlayarak ısıyı devre kartına etkin bir şekilde dağıtır.
• Az Sayıda Harici Komponent: Çalışması için sadece birkaç harici bobin, diyot ve kapasitör gerektirir.

Başlıca Kullanım Alanları

• Yüksek Verimli Step-Down (Buck) Dönüştürücüler
• Lineer Regülatörler için Ön-Regülatör
• Kart Üzeri Anahtarlamalı Güç Kaynakları (On-Card Switching Regulators)
• Otomotiv Elektroniği (12V/24V'den 5V'a dönüşüm)
• Endüstriyel Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: Anahtarlamalı regülatör kullanmanın lineer regülatöre göre avantajı nedir?
→ Anahtarlamalı regülatörler, enerjiyi depolayıp aktararak voltajı düşürdüğü için çok daha verimlidir ve daha az ısı üretir. Lineer regülatörler ise fazla voltajı ısı olarak harcar, bu da özellikle giriş-çıkış voltaj farkı yüksek olduğunda büyük bir verimsizliğe yol açar.

Soru: Bu regülatör ile bir soğutucu (heatsink) kullanmam gerekir mi?
→ 1A'e yakın yüksek akımlarda veya giriş voltajının çok yüksek olduğu durumlarda, D2PAK kılıfının altındaki bakır alanın geniş tutulması veya ek bir soğutucu kullanılması gerekebilir. Termal hesaplamalar için datasheet'e başvurulmalıdır.

Yüksek verimlilik gerektiren 5V güç kaynağı tasarımlarınızda LM2595S-5 ile enerji tasarrufu sağlayın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
