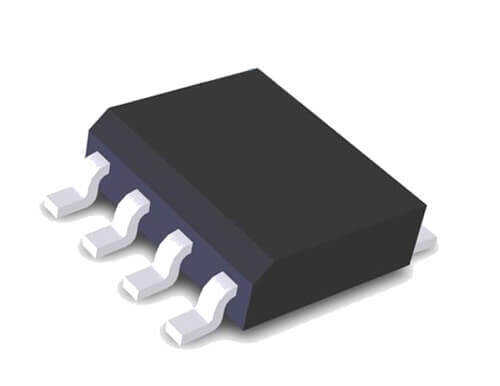

LM2674MX-5 - 2674M5.0 SOIC-8 Voltaj Regülatörü

LM2674MX-5, National Semiconductor'ın (şimdi Texas Instruments) 'SIMPLE SWITCHER®' ailesinin bir üyesi olan, yüksek verimli bir step-down (buck) voltaj regülatörüdür. Bu entegre, 8V ila 40V arasındaki geniş bir giriş voltajını sabit 5.0V çıkışa dönüştürür ve 500mA'e kadar akım sağlayabilir. Kullanımı kolay SOIC-8 kılıfı ve minimum harici bileşen gereksinimi ile güç kaynağı tasarımlarını önemli ölçüde basitleştirir.

LM2674MX-5'in Özellikleri ve Avantajları

• Yüksek Verimlilik: %90'ın üzerinde verimlilikle çalışarak enerji kaybını ve ısı üretimini minimize eder, bu da onu özellikle pille çalışan cihazlar için ideal kılar.
• Sabit 5.0V Çıkış: Hassas bir şekilde ayarlanmış 5.0V sabit çıkış voltajı sunarak harici geri besleme dirençlerine olan ihtiyacı ortadan kaldırır.
• Geniş Giriş Voltaj Aralığı: 8V'dan 40V'a kadar olan geniş giriş aralığı, onu çeşitli güç kaynakları ile uyumlu hale getirir.
• Entegre Koruma: Termal kapatma ve akım sınırlama gibi dahili koruma özellikleri sayesinde güvenilir bir çalışma sunar.
• Basit Tasarım: Sadece birkaç standart harici bileşen (bobin, diyot, kapasitörler) ile tam bir buck konvertör devresi oluşturulabilir.

Başlıca Kullanım Alanları

• Dağıtılmış güç sistemleri
• Endüstriyel kontrol devreleri için ön regülatör
• Otomotiv elektroniği (12V/24V sistemler)
• Mikrodenetleyici ve mantık devrelerinin beslenmesi
• Lineer regülatörlere yüksek verimli bir alternatif olarak

Sık Sorulan Sorular (SSS)

LM2674MX-5 ve LM2674M-5 arasındaki fark nedir?
→ 'X' soneki genellikle paketleme türünü (örneğin, bant ve makara) belirtir. Elektriksel olarak, her iki parça da genellikle aynıdır. '5.0' ise 5.0V'luk sabit çıkış voltajını belirtir.

Bu regülatör için hangi frekansta çalışıyor?
→ LM2674, 260 kHz'lik sabit bir anahtarlama frekansında çalışır. Bu, daha küçük ve daha ucuz harici bileşenlerin kullanılmasına olanak tanır.

LM2674MX-5 ile güç kaynağı tasarımlarınızda yüksek verimlilik ve basitliği bir araya getirin.

Not: Bu sayfadaki bilgiler genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
