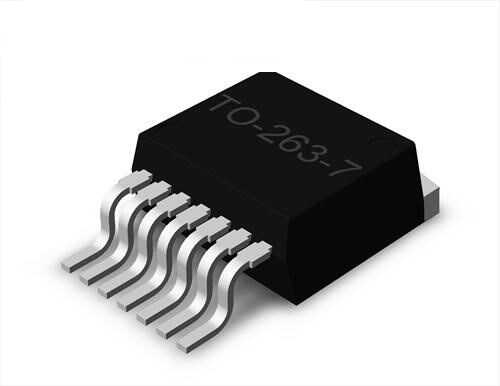

LM2676S-5.0 - LM2676 TO-263/7 Sabit 5V Voltaj Regülatörü

LM2676S-5.0, yüksek verimlilik ve kullanım kolaylığı sunan 'SIMPLE SWITCHER®' ailesine ait, güçlü bir step-down (düşürücü) voltaj regülatörüdür. Bu model, giriş voltajını endüstri standardı olan sabit 5.0V çıkışa dönüştürmek için tasarlanmıştır. 3A'e kadar çıkış akımı kapasitesi ve TO-263/7 (7-pin D2PAK) kılıfı ile birçok dijital ve analog devrenin güç ihtiyacını karşılamak için mükemmel bir seçimdir. Ekstra pinleri sayesinde on/off gibi ek fonksiyonlar sunar.

LM2676S-5.0'ın Özellikleri ve Avantajları

• Sabit 5.0V Çıkış: USB ile çalışan cihazlar ve TTL mantık devreleri için ideal olan, kararlı ve hassas 5V çıkış sağlar.
• 3A Yüksek Çıkış Akımı: Mikrodenetleyici kartlarından küçük motorlara kadar geniş bir yelpazedeki uygulamaları besleyebilir.
• Yüksek Anahtarlama Frekansı: 260 kHz sabit anahtarlama frekansı, daha küçük boyutlu ve daha ucuz harici bileşenlerin (özellikle bobin) kullanılmasına olanak tanır.
• ON/OFF Kontrol Pini: Harici bir sinyal ile regülatörü açıp kapatma imkanı sunar, bu da düşük güç (standby) modları için mükemmeldir.
• Yüksek Verimlilik: %94'e varan verimliliği sayesinde güç kaybını ve ısı üretimini minimuma indirir.
• TO-263/7 Kılıf: 7 pinli bu yüzey montaj kılıfı, ek fonksiyonlar sunarken PCB üzerinde güvenilir bir montaj sağlar.

Başlıca Kullanım Alanları

• 5V ile çalışan mikrodenetleyici sistemleri (Arduino, PIC vb.).
• USB tabanlı cihazlar ve şarj devreleri.
• Verimli lineer regülatör (LM7805) değişimi.
• Telekomünikasyon ve ağ ekipmanları.
• Endüstriyel kontrol ve otomasyon sistemleri.
• Düşük güç moduna ihtiyaç duyan bataryalı uygulamalar.

Sık Sorulan Sorular (SSS)

Soru: TO-263/7 kılıfının 5 pinli versiyonlardan farkı nedir?
→ Cevap: 7 pinli kılıf, standart 5 pinli regülatörlere ek olarak genellikle bir ON/OFF (Enable) pini ve bazen de Soft-Start pini gibi ek kontrol özellikleri sunar. ON/OFF pini, regülatörün harici bir sinyalle uyku moduna alınmasını sağlar.

Soru: LM2676 ve LM2596 serileri arasındaki temel avantaj nedir?
→ Cevap: LM2676 serisi, LM2596'ya göre daha yüksek bir anahtarlama frekansına (260 kHz vs 150 kHz) sahiptir. Bu, daha küçük bir bobin kullanmanıza olanak tanır ve bu da toplam devre boyutunu ve maliyetini azaltabilir. Ayrıca, LM2676 genellikle ON/OFF gibi ek özellikler sunar.

Modern, verimli ve kontrol edilebilir 5V güç kaynağı tasarımlarınız için LM2676S-5.0 ideal bir çözümdür!

Not: Bu sayfadaki bilgiler yalnızca genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
