LM2676S-ADJ D2PAK/7 Ayarlanabilir Step-Down Voltaj Regülatörü

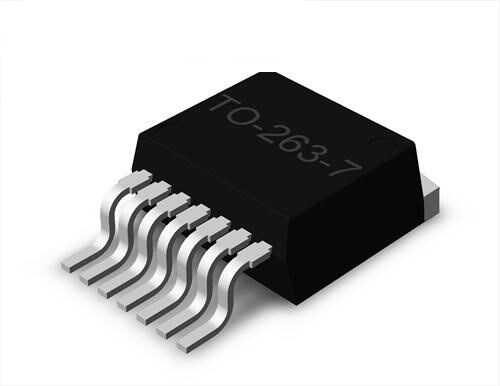

LM2676S-ADJ, 3A akım kapasitesine sahip, son derece verimli ve esnek bir ayarlanabilir step-down (düşürücü) voltaj regülatörüdür. SIMPLE SWITCHER® ailesinin bu üyesi, harici dirençler aracılığıyla çıkış voltajının hassas bir şekilde ayarlanmasına olanak tanır. D2PAK/7 (TO-263/7) kılıfı, ON/OFF gibi ek kontrol özellikleri sunarak modern güç yönetimi ihtiyaçlarına cevap verir. Yüksek anahtarlama frekansı sayesinde, daha küçük harici bileşenlerle kompakt ve verimli güç kaynakları tasarlamanızı sağlar.

LM2676S-ADJ'nin Özellikleri ve Avantajları

• Geniş Ayarlanabilir Çıkış: Çıkış voltajı, 1.21V ile 37V arasında geniş bir aralıkta ayarlanabilir, bu da maksimum tasarım esnekliği sunar.
• 3A Çıkış Akımı Kapasitesi: Birçok zorlu uygulamayı desteklemek için güçlü bir 3A çıkış akımı sağlar.
• Yüksek Verimlilik: 260 kHz anahtarlama frekansı ve gelişmiş tasarımı sayesinde %94'e varan verimlilik sunar, ısıyı ve güç kaybını minimize eder.
• ON/OFF Kontrol Özelliği: Enable pini sayesinde, regülatör çok düşük bir bekleme akımı ile kapatılabilir, bu da bataryalı cihazlar için idealdir.
• Dahili Soft-Start: Entegre soft-start özelliği, başlangıç anında oluşabilecek yüksek akım çekimlerini önleyerek devrenin daha güvenli çalışmasını sağlar.
• Kompakt Tasarım: Yüksek frekansta çalışması, daha küçük bir indüktör ve kapasitör kullanımına imkan tanıyarak PCB'de yerden tasarruf sağlar.

Başlıca Kullanım Alanları

• Özel voltaj gerektiren yüksek verimli DC-DC dönüştürücüler.
• Batarya ile çalışan ve düşük güç moduna ihtiyaç duyan taşınabilir cihazlar.
• Lineer regülatörler için yüksek performanslı bir alternatif.
• Endüstriyel otomasyon ve robotik sistemler.
• Telekomünikasyon ve veri iletişim ekipmanları.

Sık Sorulan Sorular (SSS)

Soru: Soft-start özelliği ne işe yarar?
→ Cevap: Soft-start, regülatör ilk açıldığında çıkış voltajının aniden değil, kontrollü bir şekilde yavaşça yükselmesini sağlar. Bu, giriş kaynağından ani ve yüksek akım çekilmesini (inrush current) önler ve devreye bağlı diğer hassas bileşenleri korur.

Soru: Bu regülatörün ayarlanabilir (ADJ) versiyonu ile sabit (örn: -5.0) versiyonu arasındaki temel fark nedir?
→ Cevap: Sabit versiyonlar, harici bileşen gerektirmeden belirli bir voltaj (örn. 5.0V) üretir. Ayarlanabilir (ADJ) versiyon ise, çıkış voltajını belirlemek için FB (Feedback) pinine bağlanan iki harici dirençten oluşan bir voltaj bölücüye ihtiyaç duyar. Bu size istediğiniz herhangi bir voltajı üretme esnekliği verir.

Kontrol, verimlilik ve esnekliği bir arada sunan LM2676S-ADJ ile güç kaynağı tasarımlarınızı bir üst seviyeye taşıyın!

Not: Bu sayfadaki bilgiler yalnızca genel referans amaçlıdır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
