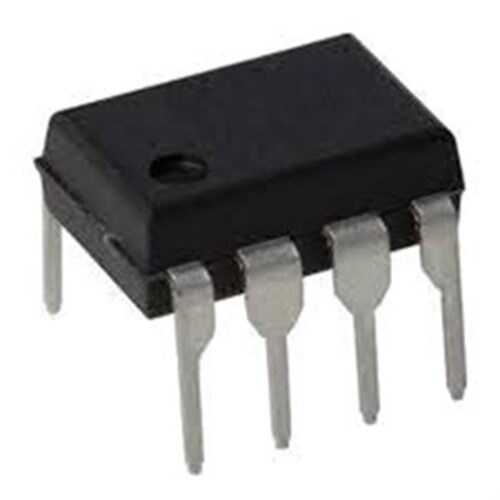

LM311N - LM311P DIP-8 Voltaj Karşılaştırıcı Entegresi

LM311, endüstri standardı haline gelmiş, yüksek hızlı ve çok yönlü bir voltaj karşılaştırıcı (comparator) entegresidir. İki analog voltaj seviyesini karşılaştırarak dijital bir çıkış (high/low) üretir. Geniş besleme voltajı aralığı ve esnek çıkış katı sayesinde sayısız uygulamada kullanılabilen LM311N/P, DIP-8 kılıfı ile prototipleme için son derece uygundur.

LM311N'nin Özellikleri ve Avantajları

• Yüksek Hız: Hızlı tepki süresi sayesinde yüksek frekanslı sinyallerin karşılaştırılması için idealdir.
• Geniş Besleme Aralığı: Tek bir 5V kaynağından veya ±15V gibi simetrik güç kaynaklarından beslenebilir.
• Esnek Çıkış Katı: Açık kollektör (open collector) çıkışı sayesinde TTL, DTL ve MOS mantık seviyeleri ile doğrudan uyumlu çalışabilir. Çıkış, girişten farklı bir voltaj seviyesine bağlanabilir.
• Yüksek Giriş Akımı Hassasiyeti: Düşük giriş akımı gereksinimi, karşılaştırılan sinyal kaynaklarını minimum düzeyde yükler.
• Strobe Fonksiyonu: Çıkışı istenildiğinde kapatmaya (disable) yarayan bir strobe pini bulunur, bu da zamanlama kontrolü sağlar.

Başlıca Kullanım Alanları

• Sıfır Geçiş Dedektörleri (Zero-Crossing Detectors)
• Seviye Dedektörleri ve Eşik Anahtarları
• Osilatör ve Zamanlama Devreleri
• Analog-Dijital Çeviriciler (ADC'ler)
• Pencere Karşılaştırıcılar (Window Comparators)

Sık Sorulan Sorular (SSS)

Bir voltaj karşılaştırıcı (comparator) ile op-amp arasındaki fark nedir?
→ Her ikisi de diferansiyel girişlere sahip olsa da, karşılaştırıcılar dijital (on/off) bir çıkış üretmek için tasarlanmıştır ve çok hızlı anahtarlama yaparlar. Op-amp'lar ise analog sinyalleri yükseltmek için tasarlanmıştır ve lineer bölgede kararlı çalışırlar. Bir op-amp'ı karşılaştırıcı olarak kullanmak genellikle yavaş ve kararsız sonuçlar verir.

LM311'in çıkışına neden bir pull-up direnci bağlanır?
→ LM311'in açık kollektörlü bir çıkışı vardır. Bu, çıkış transistörünün sadece toprağa (GND) çekebileceği anlamına gelir. Çıkışın 'high' (yüksek) seviyeye ulaşabilmesi için harici bir pull-up direnci ile pozitif bir besleme gerilimine (VCC) bağlanması gerekir.

Analog sinyalleri hassas bir şekilde dijital mantığa dönüştürmek için endüstri standardı LM311'i kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
