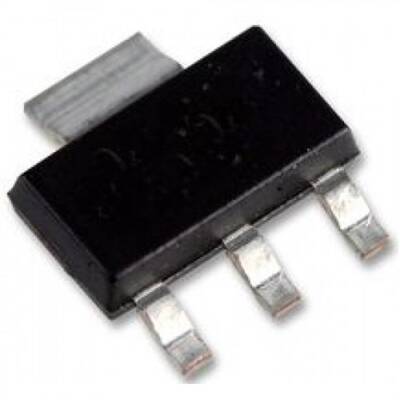

LM317EMP - Marking: N01A SOT-223 Ayarlanabilir Pozitif Voltaj Regülatörü

LM317EMP, elektronik dünyasının en esnek ve popüler ayarlanabilir pozitif voltaj regülatörlerinden biridir. Bu versiyon, kompakt SOT-223 yüzey montaj kılıfında sunulmaktadır ve üzerindeki 'N01A' işaretiyle tanınır. Sadece iki harici direnç kullanarak çıkış voltajını 1.25V'tan 37V'a kadar geniş bir aralıkta ayarlamanıza olanak tanır. Bu esneklik, onu özel voltaj gereksinimleri olan sayısız proje için vazgeçilmez kılar.

LM317EMP'nin Özellikleri ve Avantajları

• Geniş Ayarlanabilir Çıkış Aralığı: 1.25V ile 37V arasında hassas voltaj ayarı imkanı sunar.
• 1A Üzeri Çıkış Akımı: SOT-223 kılıfının termal özelliklerine bağlı olarak 1A'e kadar akım sağlayabilir.
• Mükemmel Hat ve Yük Regülasyonu: Giriş voltajı veya çıkış yükü değişse bile çıkış voltajını son derece kararlı tutar.
• SOT-223 Kılıfı: TO-220'den daha küçük, SOIC'den daha fazla güç kapasitesine sahip, modern PCB'ler için ideal bir ara formattır.
• Çok Yönlü Kullanım: Sadece voltaj regülatörü olarak değil, aynı zamanda hassas bir akım regülatörü olarak da yapılandırılabilir.

Başlıca Kullanım Alanları

• Değişken (ayarlı) laboratuvar tipi güç kaynakları.
• Özel voltaj gerektiren (örn: 3.3V, 9V, 18V) devrelerin beslenmesi.
• Lityum iyon pil şarj devreleri.
• Yüksek güçlü LED'ler için sabit akım sürücüleri.
• Mevcut bir voltaj hattından daha düşük bir voltaj elde etmek (pre-regülasyon).

Sık Sorulan Sorular (SSS)

Soru: 'Marking: N01A' ne anlama geliyor?
→ Cevap: SOT-223 gibi küçük yüzey montaj komponentlerin üzerine tam parça numarasını yazmak mümkün değildir. Bu nedenle üreticiler, komponenti tanımlamak için 'N01A' gibi kısa işaretleme kodları kullanırlar. Bu kod, bu paketin bir LM317 olduğunu belirtir.

Soru: LM317'nin çıkış voltajını nasıl ayarlarım?
→ Cevap: Çıkış voltajı, Vout pini ile ADJ pini arasına bağlanan R1 ve ADJ pini ile toprak arasına bağlanan R2 dirençleri ile belirlenir. Formül genellikle Vout = 1.25V * (1 + R2/R1) şeklindedir. Detaylar için datasheet'e başvurunuz.

Projelerinizde standart dışı voltajlara ihtiyaç duyduğunuzda, esnekliğiyle öne çıkan LM317EMP en iyi yardımcınız olacaktır.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
