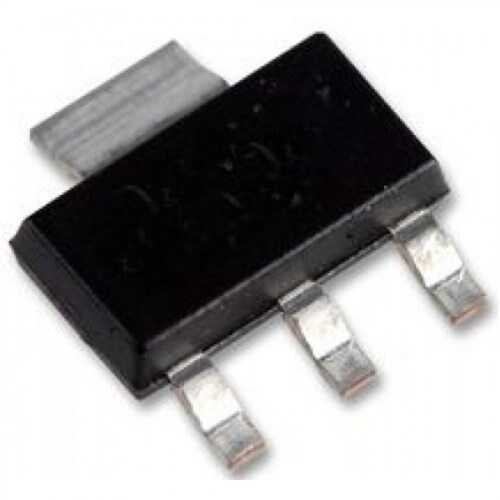

LM317MG-AA3-R - LM317MG SOT-223

LM317MG, elektronik dünyasının en bilinen ve en esnek ayarlanabilir pozitif voltaj regülatörü olan LM317'nin yüzey montajlı (SMD) versiyonudur. Bu güçlü lineer regülatör, sadece iki harici direnç kullanılarak çıkış voltajının 1.25V ile 37V arasında geniş bir aralıkta ayarlanmasına olanak tanır. SOT-223 kılıfı, kompakt tasarımlar için ideal olup, orta seviye güç uygulamalarında verimli bir çözüm sunar.

LM317MG-AA3-R'nin Özellikleri ve Avantajları

• Geniş Ayarlanabilir Çıkış: Çıkış voltajı, bir direnç bölücü ile 1.25V'dan 37V'a kadar kolayca ayarlanabilir.
• Orta Seviye Akım Kapasitesi: SOT-223 kılıfı ile 500mA'e kadar çıkış akımı sağlayabilir.
• Mükemmel Regülasyon: Yük ve hat regülasyonu, birçok sabit regülatörden daha iyidir, bu da daha kararlı bir çıkış voltajı anlamına gelir.
• Dahili Korumalar: Dahili akım sınırlama, termal aşırı yük koruması ve güvenli çalışma alanı (safe area) koruması içerir.
• Kompakt SOT-223 Kılıf: Modern PCB tasarımlarında yerden tasarruf sağlayan bir yüzey montaj paketidir.
• Yüksek Dalgalanma Bastırma: Mükemmel bir dalgalanma bastırma oranına (ripple rejection) sahiptir, bu da onu daha temiz bir DC güç kaynağı yapar.

Başlıca Kullanım Alanları

• Özelleştirilmiş voltaj gerektiren devreler için güç kaynakları
• Değişken voltajlı masaüstü güç kaynakları
• Pil şarj devreleri
• Kart üzerinde (on-card) lokal voltaj regülasyonu
• Sabit regülatörlerin bulunmadığı ara voltaj değerlerini elde etme

Sık Sorulan Sorular (SSS)

LM317'nin çıkış voltajını nasıl ayarlarım?
→ Çıkış voltajı, Vout ve ADJ pinleri arasına bağlanan R1 direnci ile ADJ pini ve toprak arasına bağlanan R2 direnci tarafından belirlenir. Formül genellikle Vout = 1.25V * (1 + R2/R1) şeklindedir. Datasheet'te önerilen R1 değeri (genellikle 240Ω) ile başlayarak istediğiniz voltaj için R2'yi hesaplayabilirsiniz.

LM317T ile LM317MG arasındaki fark nedir?
→ Temel fark kılıf yapısı ve buna bağlı olarak güç kapasitesidir. LM317T, daha büyük TO-220 kılıfındadır ve soğutucu ile 1.5A'e kadar akım verebilir. LM317MG ise daha küçük SOT-223 kılıfındadır ve genellikle 500mA civarında bir akım kapasitesine sahiptir.

Projelerinizin ihtiyaç duyduğu özel voltaj değerlerini LM317MG'nin esnekliği ile kolayca elde edin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
