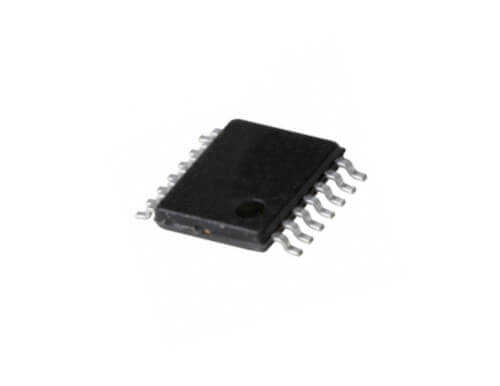

LM3429MHX - LM3429 TSSOP-14 LED Sürücü Kontrolcüsü

LM3429MHX, yüksek verimlilikli LED aydınlatma uygulamaları için tasarlanmış çok yönlü bir N-Kanal MOSFET kontrolcüsüdür. Bu entegre, sabit akımlı LED sürücüleri oluşturmak için Buck, Boost, SEPIC veya Flyback gibi farklı topolojilerde kullanılabilir. TSSOP-14 kılıfındaki LM3429MHX, hem analog hem de PWM karartma (dimming) özelliklerini destekleyerek LED'lerinizin parlaklığını hassas bir şekilde kontrol etmenize olanak tanır. Geniş giriş voltajı aralığı sayesinde otomotivden genel aydınlatmaya kadar birçok alanda ideal bir çözümdür.

LM3429MHX'nin Özellikleri ve Avantajları

• Çok Yönlü Topoloji Desteği: Buck (düşürücü), Boost (yükseltici), Buck-Boost, SEPIC ve Flyback topolojilerini destekleyerek tasarım esnekliği sunar.
• Geniş Giriş Voltajı Aralığı: 4.5V ile 75V arasındaki geniş giriş voltajı aralığı sayesinde çok çeşitli güç kaynakları ile uyumludur.
• Hassas Akım Regülasyonu: LED'lerden geçen akımı hassas bir şekilde kontrol ederek tutarlı parlaklık ve uzun ömür sağlar.
• Analog ve PWM Karartma: LED parlaklığını hem analog voltajla hem de PWM sinyali ile kontrol etme imkanı sunar.
• Dahili Koruma Fonksiyonları: Düşük voltaj kilitleme (UVLO) ve termal kapatma gibi koruma özellikleri içerir.

Başlıca Kullanım Alanları

• Otomotiv aydınlatma sistemleri (iç ve dış aydınlatma)
• Genel aydınlatma armatürleri ve LED lambalar
• Endüstriyel ve ticari LED aydınlatma
• Tabela ve reklam panoları
• Yüksek güçlü LED uygulamaları

Sık Sorulan Sorular (SSS)

Bu entegre direkt olarak LED'leri sürebilir mi?
→ Hayır, LM3429MHX bir kontrolcüdür. LED'leri sürmek için harici bir N-Kanal MOSFET, bir indüktör (bobin), bir diyot ve birkaç pasif bileşen daha gerektirir. Bu entegre, bu harici MOSFET'i akıllıca anahtarlayarak LED akımını düzenler.

PWM karartma için hangi frekans aralığı uygundur?
→ LM3429, geniş bir PWM frekans aralığını destekler. Genellikle 100 Hz ile 1 kHz arasındaki frekanslar insan gözünün titreşimi algılamaması için tercih edilir. Detaylı bilgi için datasheet'i kontrol ediniz.

Yüksek verimli ve esnek LED aydınlatma tasarımlarınız için LM3429MHX kontrolcüsünü projelerinize dahil edin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
