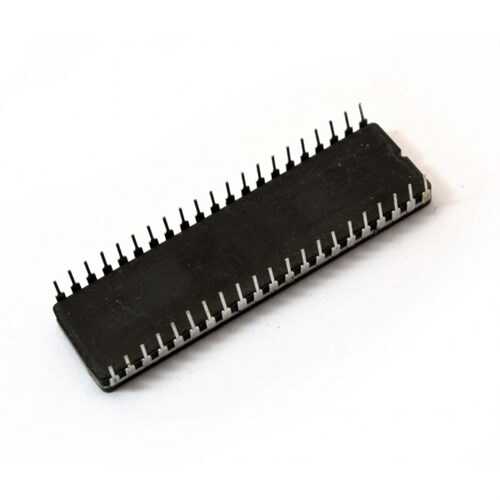

LM6402A298 DIP-42 Grafik LCD Kontrol Entegresi

LM6402A298, özellikle grafik LCD (GLCD) panelleri sürmek için tasarlanmış, özel bir LCD kontrol ve sürücü entegresidir. Mikrodenetleyiciden gelen komutları ve verileri işleyerek bir grafik ekran üzerinde piksel bazlı görüntülerin oluşturulmasını sağlar. Geniş DIP-42 kılıfı, çok sayıda bağlantı pinini barındırarak karmaşık ekran arayüzlerini yönetir.

LM6402A298'in Özellikleri ve Avantajları

• Entegre Sürücü Çözümü: Hem ekran kontrol mantığını hem de satır/sütun sürücülerini tek bir çip üzerinde birleştirerek harici sürücü ihtiyacını azaltır.
• Doğrudan Panel Arayüzü: Belirli çözünürlükteki grafik LCD panellerle doğrudan arayüz kurmak için gerekli tüm sinyal çıkışlarını sağlar.
• Mikrodenetleyici Uyumluluğu: Standart paralel veri yolu (8-bit) üzerinden birçok mikrodenetleyici ile kolayca haberleşebilir.
• Entegre Ekran RAM'i: Görüntülenecek piksel verilerini kendi içinde depolayarak mikrodenetleyicinin sürekli olarak ekranı yenileme yükünü ortadan kaldırır.
• DIP-42 Kılıf: Çok sayıda I/O pini gerektiren karmaşık entegreler için kullanılan, delikli montaja uygun bir pakettir.

Başlıca Kullanım Alanları

• Endüstriyel Kontrol Panelleri ve HMI (İnsan-Makine Arayüzü)
• Medikal Cihaz Ekranları
• Test ve Ölçüm Aletleri
• Eski Tip Taşınabilir Oyun Konsolları ve Elektronik Cihazlar
• Grafik LCD Modüllerinin Onarımı ve Prototiplemesi

Sık Sorulan Sorular (SSS)

Soru: Bu entegre her türlü grafik LCD ile çalışır mı?
→ Hayır, LM6402A298 gibi LCD kontrolcüleri genellikle belirli çözünürlükteki (örn. 320x240, 128x64) ve belirli arayüz standartlarındaki LCD paneller için tasarlanmıştır. Kullanılacak LCD panelin datasheet'i ile bu kontrolcünün uyumluluğu mutlaka kontrol edilmelidir.

Soru: Neden bu kadar çok bacağı (42 pin) var?
→ Grafik LCD'leri sürmek için paralel veri hatları (D0-D7), kontrol sinyalleri (Enable, R/W, RS), satır ve sütun sürücü çıkışları ve besleme pinleri gibi çok sayıda bağlantı gerekir. DIP-42 kılıfı, tüm bu gerekli bağlantıları sağlamak için tasarlanmıştır.

Özel cihaz onarımları ve retro elektronik projelerinizdeki grafik ekranları hayata geçirmek için LM6402A298'i kullanın.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik özellikler ve uygulama detayları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
