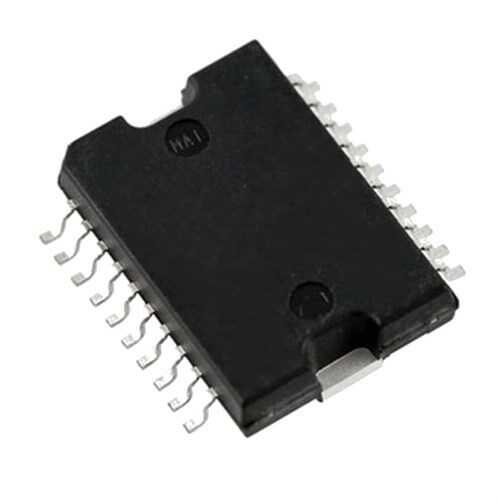

LNBH21PD PowerSO-20 LNB Besleme ve Kontrol Entegresi

LNBH21PD, uydu alıcı (receiver) sistemlerinde kullanılan LNB (Low-Noise Block) ünitelerine güç sağlamak ve onları kontrol etmek için tasarlanmış monolitik bir besleme ve kontrol entegresidir. PowerSO-20 kılıfı, mükemmel termal performans sunarken, entegre yapısı sayesinde devre tasarımını basitleştirir ve harici bileşen sayısını azaltır.

LNBH21PD'nin Özellikleri ve Avantajları

• Tam Entegre Çözüm: Voltaj regülatörü, DiSEqC 1.x sinyal üreteci ve ton anahtarlamasını tek bir çipte birleştirir.
• Verimli Güç Yönetimi: Düşük kayıplı anahtarlamalı voltaj regülatörü sayesinde yüksek verimlilik sunar ve ısıyı minimize eder.
• Geniş Kapsamlı Koruma: Aşırı akım, aşırı sıcaklık ve çıkış kısa devre korumaları ile hem kendini hem de LNB'yi korur.
• DiSEqC Uyumlu: DiSEqC 1.x standartlarıyla tam uyumlu olup, birden fazla LNB'nin kontrol edilmesine olanak tanır.
• PowerSO-20 Kılıf: Yüzey montaj (SMD) için tasarlanmış bu kılıf, entegrenin ürettiği ısıyı PCB üzerinden kolayca dağıtmasını sağlar.

Başlıca Kullanım Alanları

• Uydu TV alıcıları (Set-Top Box - STB).
• PC için DVB-S/S2 uydu alıcı kartları.
• Profesyonel uydu sinyal dağıtım sistemleri (SMATV).
• Uydu sinyal ölçüm cihazları ve analizörler.

Sık Sorulan Sorular (SSS)

LNB nedir ve bu entegre ne işe yarar?
→ LNB, uydu çanağının odağında bulunan ve uydudan gelen yüksek frekanslı sinyalleri alıp daha düşük bir ara frekansa (IF) çeviren birimdir. LNBH21PD, bu LNB'nin çalışması için gerekli olan voltajı (genellikle 13V/18V) sağlar ve polarizasyon (yatay/dikey) seçimi için gerekli kontrol sinyallerini üretir.

DiSEqC ne demektir?
→ DiSEqC (Digital Satellite Equipment Control), uydu alıcısı ile LNB veya çoklu anahtar (multiswitch) gibi harici cihazlar arasında iletişim kurmak için kullanılan bir standarttır. Bu sayede tek bir kablo üzerinden birden fazla uydudan yayın alınabilir.

Uydu alıcı projelerinizde güvenilir ve verimli bir LNB kontrolü için LNBH21PD ideal bir çözümdür.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
