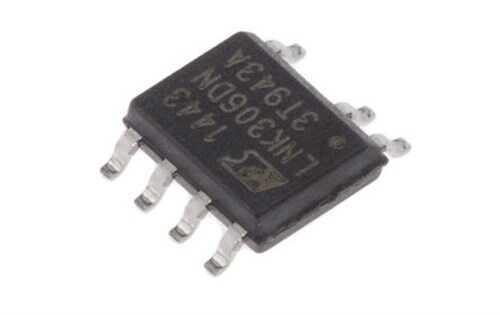

LNK306DN - LNK306DG SOIC-7 AC/DC Konvertör

LNK306DN (veya LNK306DG), en basit ve en düşük komponent sayısına sahip anahtarlamalı güç kaynakları (SMPS) tasarlamak için geliştirilmiş bir AC/DC konvertör entegresidir. LinkSwitch-TN ailesinin bir üyesi olan bu komponent, özellikle lineer regülatörlerin ve direnç-kapasitör (RCC) tabanlı çözümlerin yerini almak üzere tasarlanmıştır. SOIC-7 yüzey montaj kılıfı ile sunulan LNK306, yüksek verimlilik ve üstün performans sunar.

LNK306DN / DG'nin Özellikleri ve Avantajları

• En Düşük Komponent Sayısı: Basit buck veya buck-boost topolojileri ile çalışarak devre karmaşıklığını ve maliyetini önemli ölçüde azaltır.
• Lineer Regülatörlere Üstün Alternatif: Geleneksel lineer regülatörlere kıyasla çok daha yüksek verimlilik sunar, bu da daha az ısınma ve enerji tasarrufu anlamına gelir.
• Entegre Güvenlik Özellikleri: Termal kapatma, çıkış aşırı voltaj koruması ve histerezisli otomatik yeniden başlatma gibi özelliklerle donatılmıştır.
• Geniş Giriş Voltajı Aralığı: Evrensel AC girişini (85-265 VAC) doğrudan destekler.
• SOIC-7/8 Kılıf: Kompakt tasarımlar için ideal olan standart yüzey montaj paketine sahiptir (DN ve DG genellikle aynı paketi ifade eder).

Başlıca Kullanım Alanları

• Beyaz eşya ve zamanlayıcılar için izole olmayan güç kaynakları
• LED sürücü ve aydınlatma uygulamaları
• Akıllı ev (smart home) cihazları ve sensörler
• Endüstriyel kontrol ve otomasyon sistemleri
• Elektrik sayaçları ve yardımcı güç devreleri

Sık Sorulan Sorular (SSS)

LNK306DN ve LNK306DG arasında bir fark var mıdır?
→ Genellikle, DN ve DG son ekleri aynı SOIC-8 (7 pin kullanılır) paketini ifade eder ve pratik uygulamada birbirlerinin yerine kullanılabilirler. Üreticinin datasheet'inde küçük paket varyasyonları belirtilmediği sürece aynı kabul edilirler.

Bu entegre ile izole bir güç kaynağı yapabilir miyim?
→ LNK306, temel olarak buck veya buck-boost gibi izole olmayan (non-isolated) topolojiler için optimize edilmiştir. İzole bir tasarım gerekiyorsa (örneğin flyback), Power Integrations'ın TinySwitch veya LinkSwitch-HP gibi farklı ailelerine bakmak daha uygun olacaktır.

Düşük maliyetli, yüksek verimli ve basit güç kaynağı çözümleri için LNK306DN serisini keşfedin!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar, pin bağlantıları ve çalışma koşulları için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
