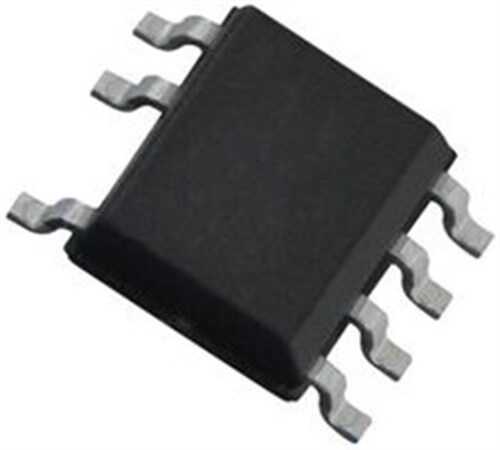

LNK3206D SOIC-7 AC/DC Konvertör

LNK3206D, düşük güçlü çevrimdışı (offline) AC/DC güç kaynakları tasarlamayı son derece basitleştiren, yüksek verimli bir AC/DC konvertör entegresidir. LinkSwitch-TN2 ailesinin bir üyesi olan bu entegre, bir 725V güç MOSFET'i, osilatör, basit bir ON/OFF kontrol şeması, yüksek voltajlı anahtarlamalı akım kaynağı, frekans jittering, çevrim-çevrim akım limiti ve termal kapatma devresini tek bir monolitik IC içinde birleştirir. Kompakt SOIC-7 kılıfı ile az sayıda harici bileşen gerektirerek hem maliyeti hem de devre kartı alanını azaltır.

LNK3206D'nin Özellikleri ve Avantajları

• Yüksek Seviyede Entegrasyon: Güç MOSFET'i ve kontrol devresini tek bir çipte birleştirerek harici bileşen sayısını minimuma indirir.
• Geniş Giriş Voltajı Aralığı: Evrensel AC girişini (85 VAC - 265 VAC) destekler.
• Gelişmiş Performans: Otomatik yeniden başlatma (Auto-Restart), hat ve yük regülasyonunda yüksek hassasiyet sunar.
• Enerji Verimliliği: EcoSmart™ teknolojisi sayesinde yüksüz durumda son derece düşük güç tüketimi sağlar ve enerji verimliliği standartlarını karşılar.
• Frekans Jittering: Elektromanyetik girişimi (EMI) önemli ölçüde azaltarak EMI filtresi maliyetini düşürür.

Başlıca Kullanım Alanları

• Ev aletleri ve zamanlayıcılar için yardımcı güç kaynakları
• Endüstriyel kontroller ve sayaçlar
• LED sürücüler ve balastlar
• Şarj cihazları ve adaptörler (cep telefonu, küçük ev aletleri)
• 'Daima açık' (always-on) sistemler için bekleme (standby) güç kaynakları

Sık Sorulan Sorular (SSS)

Bu entegre ile ne kadar güç elde edebilirim?
→ LNK3206D'nin güç kapasitesi, giriş voltajına ve adaptör tipine (açık veya kapalı kasa) bağlı olarak değişir. Genellikle 10W'a kadar olan uygulamalar için idealdir. Kesin güç tabloları için ürünün datasheet'ine bakılmalıdır.

LNK3206D izoleli bir tasarım mı gerektirir?
→ Evet, LNK3206D tipik olarak Buck, Buck-Boost veya Flyback gibi topolojilerde kullanılır. Güvenlik için AC şebekesinden çıkışı izole etmek amacıyla genellikle bir transformatör (flyback topolojisinde) ile birlikte kullanılır.

Kompakt, verimli ve güvenilir AC/DC güç kaynağı tasarımları için LNK3206D en akıllı çözümünüz olacaktır.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve pin yapılandırması için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
