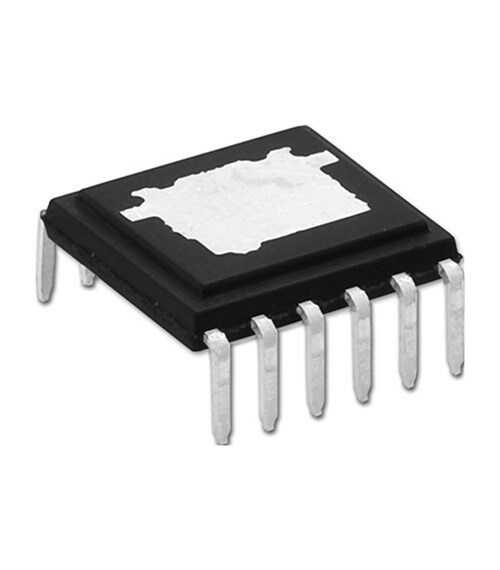

LNK6766V EDIP-12B AC/DC Konvertör

LNK6766V, Power Integrations'ın yüksek verimli LinkSwitch-HP ailesine ait, gelişmiş bir AC/DC konvertör entegresidir. 20W ile 90W arası güç seviyelerindeki flyback güç kaynakları için ideal olan bu komponent, primer taraf kontrolcüsü ile 650V'luk bir güç MOSFET'ini tek bir eDIP-12B kılıfında birleştirir. Bu entegre yapı, yüksek performans ve enerji verimliliği gerektiren uygulamalarda tasarım sürecini önemli ölçüde basitleştirir.

LNK6766V'nin Özellikleri ve Avantajları

• Primer Taraf Regülasyonu (PSR): Geri besleme için optokuplör ve ikincil kontrol devresi ihtiyacını ortadan kaldırarak maliyeti düşürür, güvenilirliği artırır ve komponent sayısını azaltır.
• Yüksek Enerji Verimliliği: Tüm yük aralıklarında %87'nin üzerinde verimlilik sunar ve yüksüz durumda 75 mW'ın altında güç tüketimi ile en katı enerji standartlarını (DOE6, CoC v5) karşılar.
• Kapsamlı Koruma Paketi: Çıkış aşırı gerilim (OVP), hat aşırı/düşük gerilim (OVL/UVL), aşırı sıcaklık (OTP) ve kısa devre korumaları gibi özelliklerle tam sistem güvenliği sağlar.
• Hassas Regülasyon: Hat ve yük değişimlerine karşı %±5'lik hassas çıkış voltajı ve akım regülasyonu sunar.
• Gelişmiş Isıl Performans: eDIP-12B kılıfı, PCB üzerine lehimlenen soğutucu pedi sayesinde mükemmel termal performans sergiler.

Başlıca Kullanım Alanları

• LCD Monitörler ve TV'ler
• Notebook ve Ultrabook Adaptörleri
• Yazıcılar ve Tarayıcılar
• Set-Top Box (Uydu Alıcısı) ve Oyun Konsolları
• Endüstriyel ve LED Aydınlatma Güç Kaynakları

Sık Sorulan Sorular (SSS)

Bu entegre neden optokuplör gerektirmez?
→ LNK6766V, 'Primer Taraf Regülasyonu' (PSR) adı verilen bir teknoloji kullanır. Bu teknoloji, primer sargıdaki voltajı izleyerek sekonder taraftaki çıkış voltajını dolaylı olarak ve hassas bir şekilde kontrol eder. Bu sayede geri besleme için optokuplöre ihtiyaç kalmaz.

eDIP-12B kılıfının avantajı nedir?
→ Bu kılıfın altında geniş bir metal ped bulunur. Bu ped, PCB'deki bakır alana lehimlenerek entegrenin ürettiği ısının etkili bir şekilde dağıtılmasını sağlar. Bu da daha yüksek güç kapasitesi ve daha güvenilir çalışma anlamına gelir.

LNK6766V ile adaptör ve güç kaynağı tasarımlarınızda yüksek verimliliği, hassas regülasyonu ve düşük maliyeti bir arada yakalayın.

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
