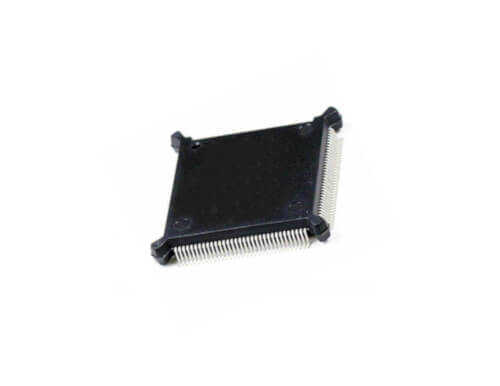

MC68332ACFC16 QFP-132

MC68332ACFC16, Motorola (şimdi NXP) tarafından geliştirilen, yüksek performanslı bir 32-bit mikrodenetleyicidir. 68020 tabanlı bir CPU çekirdeğini, gelişmiş bir Zamanlayıcı İşlemci Birimi (TPU), bir Sistem Entegrasyon Modülü (SIM) ve diğer güçlü çevre birimlerini tek bir çip üzerinde birleştirir. Özellikle otomotiv motor kontrolü (ECU) ve endüstriyel kontrol uygulamaları için tasarlanmış olan bu MCU, karmaşık gerçek zamanlı görevlerin üstesinden gelmek için gereken işlem gücünü sunar. QFP-132 paketi ile yoğun bağlantı gerektiren tasarımlar için uygundur.

MC68332ACFC16'nın Özellikleri ve Avantajları

• Güçlü 32-bit CPU: Motorola'nın kanıtlanmış 68020 tabanlı çekirdeği ile 16 MHz'e kadar saat hızında çalışır.
• Gelişmiş Zamanlayıcı İşlemci Birimi (TPU): 16 kanallı, akıllı ve yarı otonom bir zamanlayıcı sistemidir. Karmaşık zamanlama, darbe üretimi ve giriş yakalama görevlerini CPU'dan bağımsız olarak yürütebilir.
• Sistem Entegrasyon Modülü (SIM): Çip seçimi, sistem koruması, saat üretimi ve test/hata ayıklama gibi sistem düzeyindeki işlevleri yöneterek harici mantık ihtiyacını azaltır.
• Zengin Çevre Birimleri: Seri Haberleşme Arayüzü (SCI/UART), Sıralı Çevresel Arayüz (SPI) ve dahili RAM gibi birçok entegre birime sahiptir.
• Geniş Adres Alanı: Büyük program ve veri belleği gerektiren karmaşık uygulamaları desteklemek için geniş bir adres alanını yönetebilir.
• Endüstriyel ve Otomotiv Odaklı: Özellikle motor kontrolü, robotik ve endüstriyel otomasyon gibi gerçek zamanlı kontrol gerektiren uygulamalar için optimize edilmiştir.

Başlıca Kullanım Alanları

• Otomotiv Motor Kontrol Üniteleri (ECU)
• Şanzıman Kontrol Üniteleri (TCU)
• Endüstriyel Robotik ve Hareket Kontrolü
• Yazıcı ve Çizici Kontrolörleri
• Tıbbi Cihazlar ve Veri Toplama Sistemleri

Sık Sorulan Sorular (SSS)

Soru: Zamanlayıcı İşlemci Birimi'nin (TPU) standart bir zamanlayıcıdan farkı nedir?
→ Cevap: Standart bir zamanlayıcı, genellikle CPU tarafından sürekli olarak yapılandırılması gereken basit sayma ve karşılaştırma işlemleri yapar. TPU ise kendi mikro kod motoruna sahip akıllı bir alt sistemdir. Ateşleme zamanlaması, enjeksiyon kontrolü veya step motor sürme gibi karmaşık zamanlama dizilerini CPU müdahalesi olmadan kendi başına yürütebilir, bu da CPU'yu diğer görevler için serbest bırakır.

Soru: Bu mikrodenetleyici günümüz projeleri için hala uygun mudur?
→ Cevap: MC68332, 'legacy' bir mimariye sahip olmasına rağmen, özellikle belirli endüstriyel ve otomotiv sistemlerinin bakımı, onarımı veya bu platformlar için yazılım geliştiren mühendisler için hala çok önemlidir. Yeni tasarımlar için genellikle daha modern ARM tabanlı mikrodenetleyiciler tercih edilmektedir.

Karmaşık gerçek zamanlı kontrol gerektiren endüstriyel veya otomotiv projelerinizde MC68332ACFC16'nın kanıtlanmış gücünden ve esnekliğinden yararlanın!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. En doğru ve güncel teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
