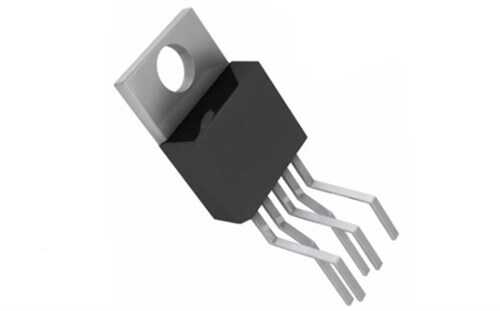

LT1072CT TO-220/5 Yüksek Verimli Anahtarlamalı Regülatör Entegresi

LT1072CT, Linear Technology (şimdi Analog Devices'in bir parçası) tarafından üretilen, yüksek verimli bir anahtarlamalı regülatör (switching regulator) entegresidir. Sağlam TO-220 (5 bacaklı) kılıfı ile gelen bu çok yönlü entegre, buck (düşürücü), boost (yükseltici), flyback, forward ve inverting gibi birçok farklı topolojide DC-DC dönüştürücü tasarlamak için kullanılabilir. 1.25A'lik anahtar akımı kapasitesi ile orta güçteki uygulamalar için idealdir.

LT1072CT'nin Özellikleri ve Avantajları

• Çok Yönlü Kullanım: Buck, Boost, Flyback ve Inverting gibi popüler DC-DC dönüştürücü topolojilerini destekler.
• Geniş Giriş Gerilimi Aralığı: 3V'tan 60V'a kadar geniş bir giriş gerilimi ile çalışabilir.
• Yüksek Anahtar Akımı: Dahili 1.25A'lik anahtarı sayesinde harici bir güç transistörüne ihtiyaç duymadan birçok uygulamayı çalıştırabilir.
• Yüksek Verimlilik: Anahtarlamalı yapısı sayesinde lineer regülatörlere göre çok daha yüksek verimlilik sunar (%75-90).
• Düşük Bekleme Akımı: Sadece 100µA'lik düşük bekleme akımı, pil ile çalışan sistemler için uygundur.
• Kolay Kullanım: Az sayıda harici bileşen gerektirir ve tasarımı basitleştiren dahili koruma özelliklerine sahiptir.

Başlıca Kullanım Alanları

• Batarya ile çalışan taşınabilir cihazlar.
• Dağıtılmış güç sistemleri (Distributed Power Systems).
• Otomotiv elektroniği (12V/24V sistemlerden 5V üretimi).
• Endüstriyel kontrol sistemleri için yerel güç kaynakları.
• Pozitif voltajdan negatif voltaj üreten (inverting) dönüştürücüler.

Sık Sorulan Sorular (SSS)

Bu entegrenin bir soğutucuya ihtiyacı var mı?
→ Bu, uygulamadaki giriş/çıkış gerilimlerine ve çekilen akıma bağlıdır. TO-220 kılıfı ısıyı dağıtmak için tasarlanmıştır, ancak yüksek güç uygulamalarında entegrenin aşırı ısınmasını önlemek için bir soğutucu (heatsink) kullanılması şiddetle tavsiye edilir.

Anahtarlamalı regülatör ile lineer regülatör (örn: 7805) arasındaki temel fark nedir?
→ Lineer regülatörler, fazla voltajı ısıya dönüştürerek çıkışı düzenler ve bu nedenle verimsizdir. Anahtarlamalı regülatörler ise enerjiyi bir bobin veya kapasitörde depolayıp transfer ederek çalışır, bu da onları çok daha verimli hale getirir ancak tasarımları biraz daha karmaşıktır.

Esnek ve yüksek verimli DC-DC dönüştürücü tasarımlarınız için LT1072CT anahtarlamalı regülatör mükemmel bir başlangıç noktasıdır!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve güncel teknik veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
