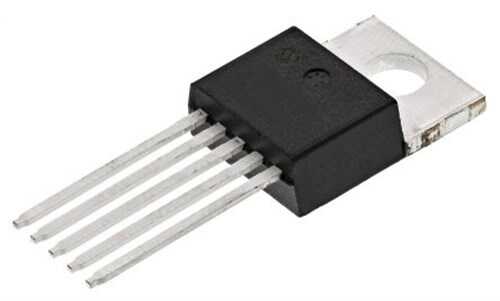

LT1170CT TO-220/5 Yüksek Güçlü Anahtarlamalı Voltaj Regülatörü

Son derece çok yönlü ve güçlü bir DC-DC dönüştürücü olan LT1170CT, 5A akım kapasitesine sahip, yüksek verimli bir anahtarlamalı voltaj regülatörüdür. Standart regülatörlerden farklı olarak, sadece voltaj düşürmekle (buck) kalmaz, aynı zamanda voltaj yükseltme (boost), tersleme (inverting) ve izole (flyback/forward) konfigürasyonlarda da kullanılabilir. 5 pinli TO-220 kılıfı ile yüksek güç uygulamalarında kolay montaj ve soğutma imkanı sunar.

LT1170CT'nin Özellikleri ve Avantajları

• Yüksek Akım Kapasitesi: 5A'e kadar anahtarlama akımını yönetebilir.
• Çok Yönlü Topolojiler: Buck, Boost, Flyback, Forward ve Inverting gibi birçok farklı dönüştürücü devresinde kullanılabilir.
• Geniş Giriş Voltaj Aralığı: 3V ile 60V arasında çok geniş bir giriş voltajı ile çalışarak esneklik sağlar.
• Yüksek Anahtarlama Frekansı: 100kHz'lik sabit anahtarlama frekansı, daha küçük ve daha ucuz harici bileşenler (bobin, kapasitör) kullanılmasına olanak tanır.
• Dahili Korumalar: Akım sınırlama ve termal kapatma özellikleri ile tam korumalıdır.
• Kolay Montaj: 5 pinli TO-220 kılıfı, delikli pertinaks ve PCB'lere kolayca monte edilir ve soğutucu bağlanabilir.

Başlıca Kullanım Alanları

• Yüksek Güçlü LED Sürücüler
• Bataryalı Cihazlar İçin Voltaj Yükseltici (Boost) Devreler
• Telekomünikasyon ve Endüstriyel Güç Kaynakları
• Negatif Voltaj Üreten (Inverting) Güç Kaynakları
• İzole DC-DC Dönüştürücüler (Flyback)
• Laboratuvar Tipi Ayarlanabilir Güç Kaynakları

Sık Sorulan Sorular (SSS)

Soru: Bu regülatörle 5V'tan 12V elde edebilir miyim?
→ Cevap: Evet, LT1170CT'yi bir 'boost' (yükseltici) konfigürasyonunda kullanarak 5V gibi daha düşük bir giriş voltajından 12V gibi daha yüksek bir çıkış voltajı elde edebilirsiniz. Gerekli devre şeması ve bileşen değerleri için ürünün veri sayfasını (datasheet) incelemeniz gerekir.

Soru: 5 pinli TO-220 kılıfının standart 3 pinli regülatörden farkı nedir?
→ Cevap: Standart 3 pinli lineer regülatörlerde Giriş, Toprak ve Çıkış pinleri bulunur. LT1170CT gibi 5 pinli anahtarlamalı regülatörlerde ise bunlara ek olarak Geri Besleme (Feedback) ve Voltaj Komparatör (Vc) gibi anahtarlama işlemini kontrol eden kritik pinler de yer alır. Bu pinler, çıkış voltajını ayarlamak ve devrenin kararlılığını sağlamak için kullanılır.

Güç kaynağı tasarımlarınızda esneklik ve yüksek gücü bir arada sunan LT1170CT ile sınırları zorlayın!

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. En doğru ve detaylı teknik özellikler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
