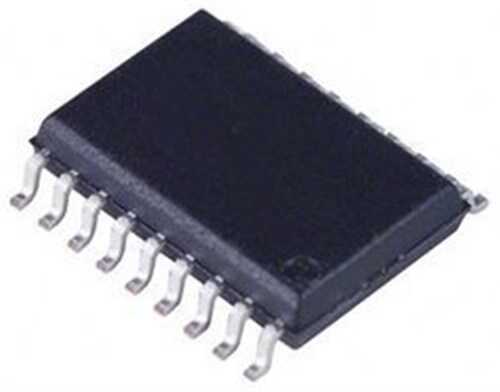

LTC1387CG SSOP-20 Çok Protokollü Alıcı-Verici

LTC1387CG, Analog Devices (eski adıyla Linear Technology) tarafından üretilen, tek bir çip üzerinde RS232, RS485 ve RS422 seri haberleşme standartlarını destekleyen, yazılım tarafından seçilebilir, çok protokollü bir alıcı-vericidir. Bu entegre, farklı seri arayüzlere sahip cihazlarla iletişim kurması gereken sistemlerde esneklik ve donanım tasarruf sağlar. Düşük güç tüketimi ve tek 5V besleme ile çalışabilmesi en büyük avantajlarındandır.

LTC1387CG'nin Özellikleri ve Avantajları

• Çoklu Protokol Desteği: Tek bir IC ile RS232, RS485 (half/full-duplex) ve RS422 standartlarını destekler.
• Yazılımla Seçilebilirlik: Protokol ve mod seçimi, harici jumper veya anahtar gerektirmeden mantık pinleri üzerinden yazılımsal olarak yapılabilir.
• Tek 5V Besleme: RS232 için gerekli olan pozitif ve negatif gerilimleri dahili şarj pompası (charge pump) ile kendisi üretir.
• Düşük Güç Tüketimi: Kapatma (shutdown) modu sayesinde kullanılmadığında güç tüketimini mikroamper seviyelerine düşürür.
• ESD Koruması: Tüm alıcı-verici pinleri ±10kV ESD'ye karşı korunmuştur, bu da sahada güvenilirliği artırır.

Başlıca Kullanım Alanları

• Endüstriyel Otomasyon ve Proses Kontrolü
• POS (Satış Noktası) Terminalleri
• Telekomünikasyon Ekipmanları
• Tıbbi Cihazlar
• Farklı Seri Portlara Sahip Cihazlar Arası Köprüler

Sık Sorulan Sorular (SSS)

Soru: Bu entegre RS485 ve RS232 arasında nasıl geçiş yapar?
→ Cevap: LTC1387CG'nin üzerinde bulunan kontrol pinleri (örneğin DIRA, DIRB) aracılığıyla hangi sürücülerin ve alıcıların aktif olacağı belirlenir. Bu pinlere mikrodenetleyici tarafından uygun mantık seviyeleri uygulanarak istenilen protokol seçilir.

Soru: RS485 ve RS422 arasındaki temel fark nedir?
→ Cevap: Her ikisi de diferansiyel sinyalleşme kullanır. Temel fark, RS422'nin tek bir sürücü ve çoklu alıcıya (multi-drop) izin vermesi, RS485'in ise çoklu sürücü ve çoklu alıcıya (multi-point) izin vermesidir. LTC1387CG her iki standardı da destekleyecek esnekliğe sahiptir.

LTC1387CG ile seri haberleşme tasarımlarınızda maksimum esneklik ve minimum bileşen sayısı elde edin!

Not: Bu sayfadaki bilgiler genel bir bakış sunmaktadır. Detaylı teknik özellikler ve pin konfigürasyonu için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
