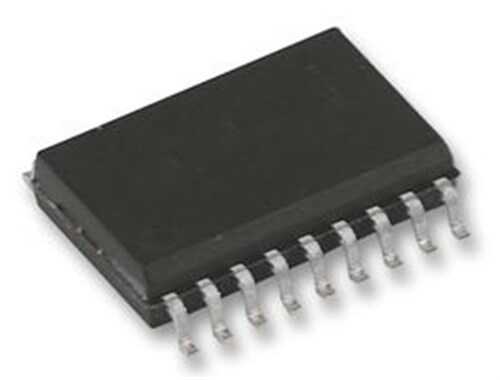

LTC7541AKSW SOP-18 12-Bit Çarpan DAC

LTC7541AKSW, Analog Devices (eski adıyla Linear Technology) tarafından üretilen, yüksek hassasiyetli bir 12-bit çarpan dijital-analog dönüştürücüdür (Multiplying DAC). CMOS teknolojisi ile üretilen bu entegre, düşük güç tüketimi ve yüksek doğruluğu bir araya getirir. SOP-18 kılıfındaki bu DAC, dijital bir giriş kodunu, harici bir referans voltajı ile orantılı bir analog çıkış akımına dönüştürür. Bu 'çarpan' özelliği, onu programlanabilir kazanç yükselteçleri ve dijital kontrollü filtreler için ideal kılar.

LTC7541AKSW'nin Özellikleri ve Avantajları

• 12-Bit Çözünürlük: 4096 farklı analog seviye üreterek yüksek hassasiyetli kontrol sağlar.
• Çarpan (Multiplying) Yeteneği: Hem DC hem de AC referans voltajları ile çalışabilir, bu da sinyal zayıflatma ve modülasyon uygulamalarına olanak tanır.
• Yüksek Doğruluk: Düşük kazanç hatası ve mükemmel doğrusallık (INL ve DNL) özellikleri ile hassas uygulamalar için uygundur.
* Düşük Güç Tüketimi: CMOS yapısı sayesinde özellikle pille çalışan ve taşınabilir cihazlar için enerji verimliliği sunar.
• Kolay Arayüz: Standart mikrodenetleyici ve mikroişlemci arayüzleri ile uyumlu paralel veri girişine sahiptir.
• Geniş Besleme Aralığı: Tek bir +5V ila +15V arası besleme ile çalışabilir.

Başlıca Kullanım Alanları

• Otomatik Test Ekipmanları (ATE)
• Dijital Kontrollü Kalibrasyon ve Ayar Devreleri
• Programlanabilir Kazanç Yükselteçleri (PGA)
• Dijital Kontrollü Filtreler ve Osilatörler
• Endüstriyel Proses Kontrol Sistemleri
• Robotik ve Hareket Kontrolü

Sık Sorulan Sorular (SSS)

'Çarpan DAC' ne anlama geliyor?
→ Çıkış sinyalinin (akım veya voltaj), hem dijital giriş koduna hem de analog referans girişine bağlı olduğu anlamına gelir. Esasen, çıkış = (Dijital Kod) x (Referans Girişi) şeklinde bir işlem yapar. Bu, sinyallerin genliğini dijital olarak kontrol etmeyi sağlar.

Bu DAC'ın çıkışı akım mı yoksa voltaj mı?
→ LTC7541A'nın temel çıkışı bir akımdır. Voltaj çıkışı elde etmek için, çıkış pinine harici bir operasyonel yükselteç (op-amp) bağlanarak bir akım-voltaj dönüştürücü devresi oluşturulması gerekir.

LTC7541AKSW ile dijital kontrolü analog dünyasına hassasiyet ve esneklikle taşıyın.

Not: Bu sayfadaki bilgiler genel bir tanıtım niteliğindedir. En güncel ve kesin teknik detaylar için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
