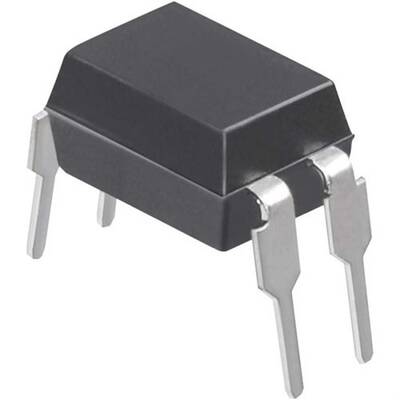

LTV-814 DIP-4 AC Girişli Optokuplör

LTV-814, bir AC girişini bir DC çıkış sinyaline dönüştürerek iki devreyi elektriksel olarak birbirinden izole etmek için kullanılan çok yönlü bir opto-izolatör (optokuplör) entegresidir. İçerisinde ters paralel bağlı iki adet kızılötesi (infrared) LED ve bir fototransistör barındırır. Bu yapı, girişine hem pozitif hem de negatif alternanslı AC sinyallerin doğrudan uygulanabilmesini sağlar.

LTV-814'ün Özellikleri ve Avantajları

• AC Giriş Uyumlu: İki adet ters-paralel LED sayesinde AC sinyallerini doğrultucu köprü devresine ihtiyaç duymadan algılayabilir.
• Yüksek İzolasyon Voltajı: Giriş ve çıkış arasında yüksek (genellikle 5000 Vrms) elektriksel izolasyon sağlayarak güvenlik ve gürültü bağışıklığını artırır.
• Kompakt DIP-4 Kılıf: Az yer kaplayan standart delik montaj (through-hole) kılıfı ile kolay montaj imkanı sunar.
• Yüksek Akım Aktarım Oranı (CTR): Giriş akımına oranla verimli bir çıkış akımı sağlayarak hassas tetikleme imkanı sunar.
• Geniş Çalışma Sıcaklığı Aralığı: Endüstriyel ortamlarda güvenilir performans gösterir.

Başlıca Kullanım Alanları

• AC Şebeke Gerilimi Algılama (Zero-Crossing Detection)
• Triyak ve SCR Sürücü Devreleri
• Programlanabilir Lojik Kontrolörler (PLC) Giriş/Çıkış Modülleri
• Güç Kaynaklarında Geri Besleme (Feedback) İzolasyonu
• Telekomünikasyon Ekipmanları ve Modemler
• Gürültülü ortamlarda sinyal izolasyonu

Sık Sorulan Sorular (SSS)

LTV-814'ü DC sinyallerle kullanabilir miyim?
→ Evet, kullanabilirsiniz. Giriş pinlerinden herhangi birine doğru polaritede DC sinyal uygulandığında fototransistör iletime geçer. Ancak temel avantajı AC sinyalleri doğrudan işleyebilmesidir.

Akım Aktarım Oranı (CTR) nedir ve neden önemlidir?
→ CTR (Current Transfer Ratio), çıkıştaki fototransistör akımının, girişteki LED akımına oranıdır ve yüzde olarak ifade edilir. Devre tasarımında, istenen çıkış sinyalini elde etmek için gereken giriş akımını belirlemede kritik bir parametredir.

AC sinyal algılama ve izolasyon gerektiren devrelerinizde LTV-814 ile güvenli ve basit çözümler üretin.

Not: Bu sayfadaki bilgiler genel bir rehber niteliğindedir. Kesin teknik detaylar ve en güncel veriler için lütfen ürünün resmi 'datasheet' belgesini kontrol ediniz.
